Máquina de corte robótica de vigas

PKG500

Máquina de corte robótica de vigas

para todos osMáquina de corte robótica de vigass e máquinas de corte a plasma fabricadas pela JINFENG WELDCUT terão 2 anos de garantia e são equipadas com mesas de rolos, transportador cruzado, filtro de poeira, sistema de corte a plasma e funções opcionais como dispositivo de marcação por pontos e suporte a todas as interfaces CAD-CAM. o PKGMáquina de corte robótica de vigass são a linha de corte a plasma robótica mais avançada para aumentar a produtividade dos usuários finais de diferentes setores.

Especificações

Recurso e aplicativo

1. O PRGMáquina de corte robótica de vigass é um equipamento de corte de alta automação integrado a um braço robótico de seis eixos ABB. Por uma operação chave por um operador, a linha inicia o processamento automático do carregamento de material e descarregamento de peças após o corte a plasma.

2. Um PKGMáquina de corte robótica de vigass com um operador pode substituir:

Linha de perfuração de feixe

Serra de fita

Linha de Ângulo

Linha de processamento de placas/barras

Coping Machine

máquina de marcação

3. A linha pode ser totalmente integrada com o sistema MES e permitir o controle remoto via visualizador de equipe para que os engenheiros do fabricante realizem facilmente o diagnóstico remoto para resolver os problemas via internet sem enviar engenheiros ao local de trabalho.

3. O sistema CNC fornece controle total de todo o sistema da linha principal (robô, mesa de rolos, transportador cruzado, carrinho de medição e pinça, sistema de marcação) ã

4. Pode ler arquivos *.gen criados a partir de Tribon/AM, arquivos DSTV exportados do software de design TEKLA e outros formatos.

5. IssoMáquina de corte robótica de vigass é amplamente utilizado na construção de aço (copia de feixe de plasma para a fabricação de estruturas de construção, pontes, ferrovias, reboques, vagões de trem, longarinas de escada, corrimãos e outros aços secundários), estrutura de aço e offshore (copia de viga para locais de topo, alojamentos , estruturas submarinas, estruturas submarinas, estruturas de suporte, pipe racks, estruturas de proteção para manifolds submarinos, coping de viga H para skids, estruturas submarinas e estruturas de suporte) e aplicados em Onshore.

Detalhes

Este PKGMáquina de corte robótica de vigass consiste em:

Transportadores cruzados

Carrinho de medição e pinça

Dispositivo de marcação por pontos

Tabela de rolos de entrada

Câmara de corte a plasma do robô

Tabela de rolos de saída

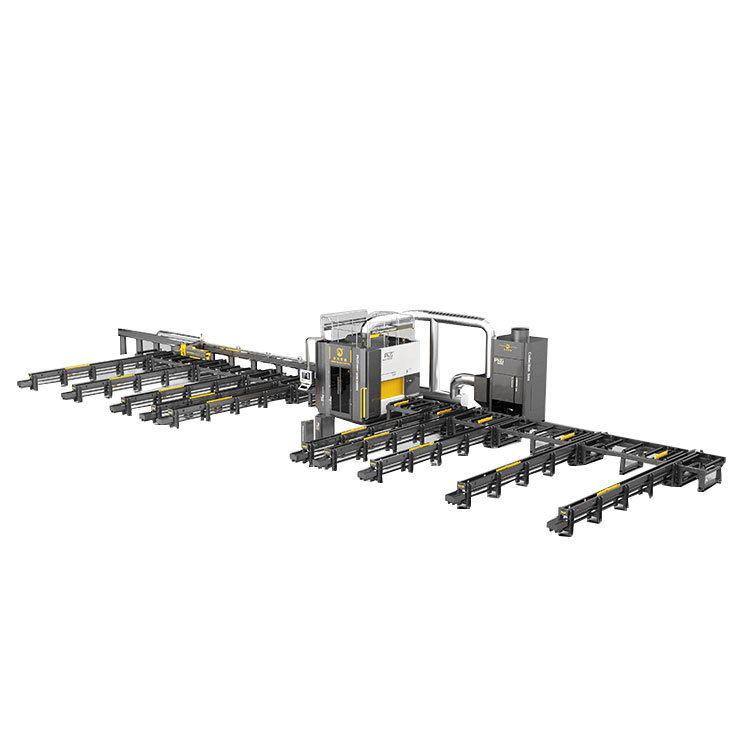

Visualização da estrutura

Transportador transversal tipo corrente

Ao integrar um transportador transversal (tipo corrente) à mesa de rolos de entrada da PKGMáquina de corte robótica de vigass, as vigas H e outros perfis podem ser movidos para o local necessário, sem o uso do guindaste para reduzir o risco de guindaste a 0.

Carrinho de medição e pinça

Alimentando o perfil na câmara de corte ao mesmo tempo para medir o comprimento do perfil alimentado.

Dispositivo de marcação por pontos

Forneça marcação de rastreabilidade permanente do número da peça.

Câmara de corte do robô

Ao instalar um braço robótico de 6 eixos dentro da câmara de corte para executar o corte de alta qualidade em perfis com tocha de plasma e cortar buracos de rato com tocha de oxicorte.

Mesas de roletes de entrada/saída

Ao trabalhar com mesas de rolos, as copiadoras de viga H atingem a operação de alta automação para reduzir a mão de obra e aumentar a produção.

Transportador transversal â descarga

Ao integrar um transportador transversal à mesa de rolos de saída da PKGMáquina de corte robótica de vigass, as peças após o corte podem ser movidas para o local necessário, sem o uso do guindaste para reduzir o risco de guindaste a 0.
