Máquinas de corte a plasma robóticas

JINFENG® é um fabricante e fornecedor profissional na China deMáquinas de corte a plasma robóticascom preço acessível. OMáquinas de corte a plasma robóticassão linhas de corte automático de alto desempenho para processar as tiras, barras de gordura para estaleiros, de chapas de corte oxi-combustível em tiras longas, limpeza de bordas, marcação a jato de tinta, corte a plasma.

PBG400

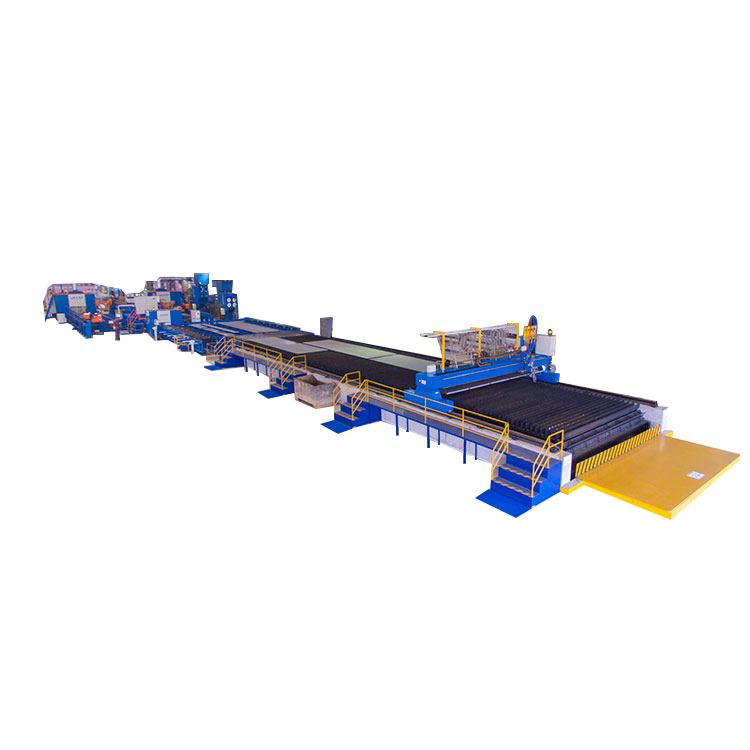

Máquinas de corte a plasma robóticas



para todos osMáquinas de corte a plasma robóticasos fabricados pela JINFENG WELDCUT terão 2 anos de garantia e são equipados com mesas de rolos, carrinho transversal, filtro de poeira, sistema de corte a plasma e funções opcionais como dispositivo de marcação por punção, marcação a jato de tinta com robô e suporte a todas as interfaces CAD-CAM. o PBGMáquinas de corte a plasma robóticassão a linha de corte a plasma robótica mais avançada para aumentar a produtividade dos usuários finais de diferentes setores.



Especificações



Modelo	Faixa	Comprimento	Peso
		12000mm	1,5T
PBG400	100*5mm â 400*30mm
Suporta corte a plasma, marcação a plasma, marcação a jato de tinta, software CAD-CAM



Recurso e aplicativo



1.O PBGMáquinas de corte a plasma robóticassão linhas de corte de alta automação integradas com diferentes equipamentos. Por uma operação chave por um operador, a linha inicia o processamento automático de carregamento de material, corte de placa por máquina de corte oxicombustível de várias cabeças, limpeza de borda, marcação a jato de tinta, corte a plasma e descarga de peças.

2. A linha pode ser totalmente integrada com o sistema MES e permitir o controle remoto via visualizador de equipe para que os engenheiros do fabricante realizem facilmente o diagnóstico remoto para resolver os problemas via internet sem enviar engenheiros ao local de trabalho.

3. O sistema CNC fornece controle total de todo o sistema da linha principal (robô, mesa de rolos, transportador cruzado, carrinho de medição e pinça, sistema de marcação) ã

4. Pode ler arquivos *.gen criados a partir de Tribon/AM, arquivos DSTV exportados do software de design TEKLA e outros formatos.

5.OMáquinas de corte a plasma robóticassão amplamente utilizados na construção naval, estaleiros e offshore para o corte a plasma de reforço para fazer painel plano, construção de fundo duplo, subconjuntos, anteparos, teias, micro painel para diferentes embarcações/navios. Com PBGMáquinas de corte a plasma robóticas, os estaleiros ou construtores navais podem aumentar sua produção e reduzir a mão de obra.



Detalhes



o PBG400Máquinas de corte a plasma robóticasconsiste em:

Máquina de corte oxi-combustível multitochas

transportadores de rolos

Linha de limpeza de borda

Máquina de chanfrar arestas

Transportadores cruzados

Marcação de tinta com braço robótico

Tabela de rolos de entrada

Câmara de corte a plasma do robô com filtro de poeira

Transportador de correia-placa de separação de peças curtas

Mesa de rolos de saída para peças longas

Mesa de recebimento para peças longas

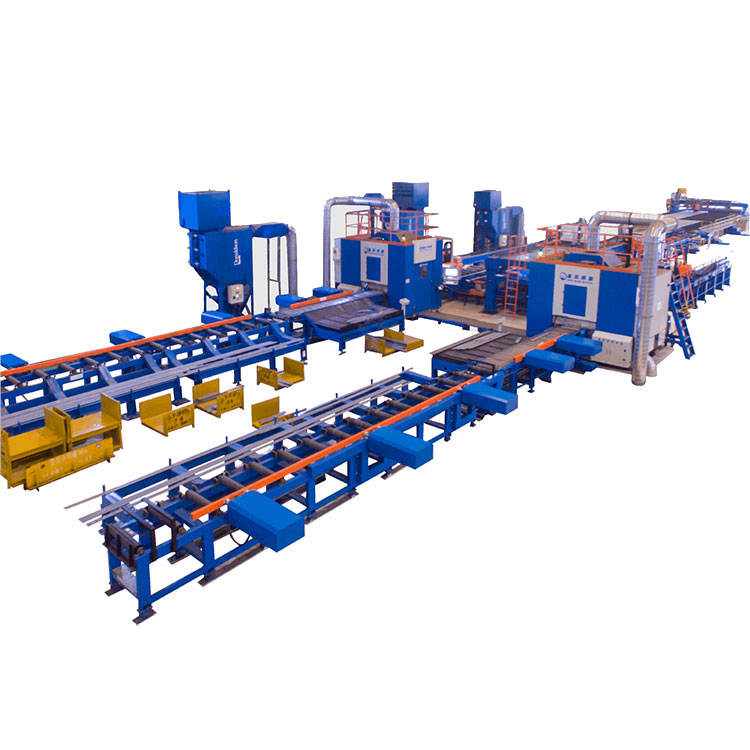

Visualização da estrutura

Máquina de corte oxi-combustível multitochas

A máquina de corte oxi-combustível é equipada com várias tochas para corte longitudinal da chapa de aço em várias tiras longas. A máquina é projetada em estrutura de pórtico e integrada a uma mesa rolante para mover a tira longa para a mesa de rolos amortecedores. Não há necessidade de guindaste ou descarregamento manual das tiras longas após o corte por maçarico.



Linha de limpeza de borda

Ao integrar uma linha de limpeza de bordas ao PBG400Máquinas de corte a plasma robóticas, usando rodas de escova para remover a tinta primária da borda dos perfis, usando as rodas de esmeril para remover a escória e rebarbas do corte de tiras de oxicorte, onde haverá solda, pode aumentar a qualidade da solda no processamento seguinte.



Máquina de chanfrar arestas

Ao integrar uma máquina de chanfrar bordas ao PBG400Máquinas de corte a plasma robóticas, usando rodas de pressão para pressionar as 4 bordas da barra plana, tira longa com borda afiada após o corte térmico para moldar a borda 4 da borda redonda R2-R3, que terá boa superfície para pintura no próximo processamento.



Robô de marcação a jato de tinta

Para instalar um cabeçote de marcação a jato de tinta em um braço de robô. O robô está se movendo ao longo do comprimento da barra plana para completar a marcação de tinta em todo o comprimento da longa barra de aço. Após a impressão de tinta no perfil, o perfil não precisa retornar ao local original para ser movido para o PBG400Máquinas de corte a plasma robóticascâmara de corte para corte a plasma.



Câmara de corte do robô

Ao instalar um braço robótico de 6 eixos dentro da câmara de corte para executar o corte de alta qualidade em perfis. Esta é a parte chave de todo o PBG400Máquinas de corte a plasma robóticascâmara de corte para corte a plasma.

Transportador de placa de correia e mesa receptora

Ao equipar um transportador de placa de correia após a câmara de corte, o PBG400Máquinas de corte a plasma robóticaspode classificar automaticamente as peças curtas e produzir automaticamente as peças. A parte curta é empurrada por um empurrador para a mesa receptora para que o operador execute as peças curtas facilmente.



Empurrador de peças longas e mesa receptora

Um empurrador de peça longa é integrado à mesa de rolos de saída, quando uma peça longa chega à mesa de rolos de saída aqui, o empurrador irá empurrar automaticamente a peça longa para cair na mesa receptora.
