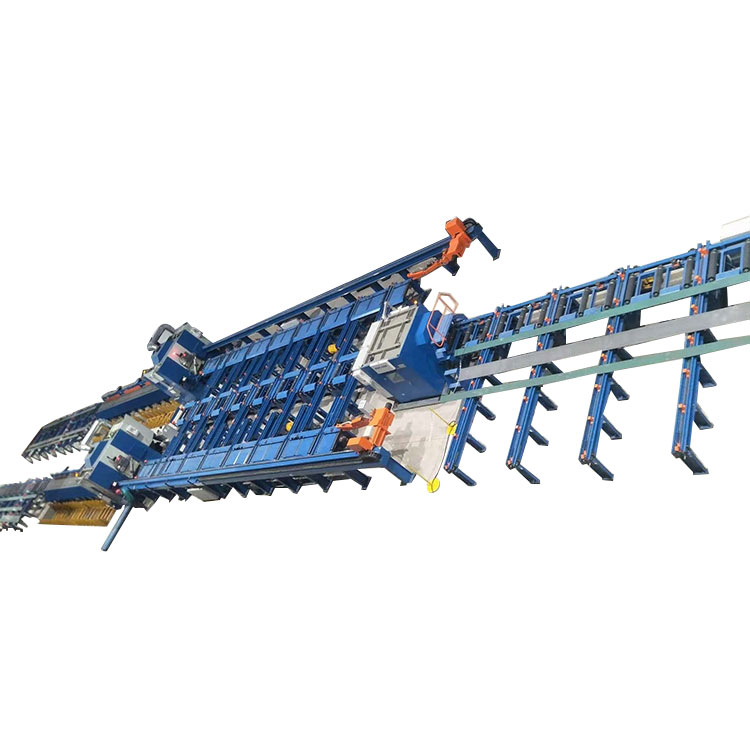

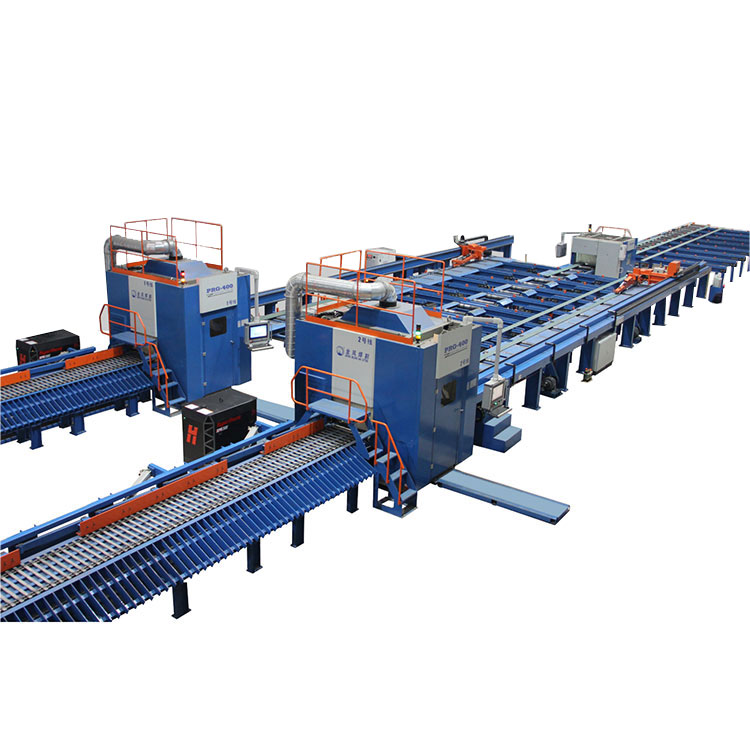

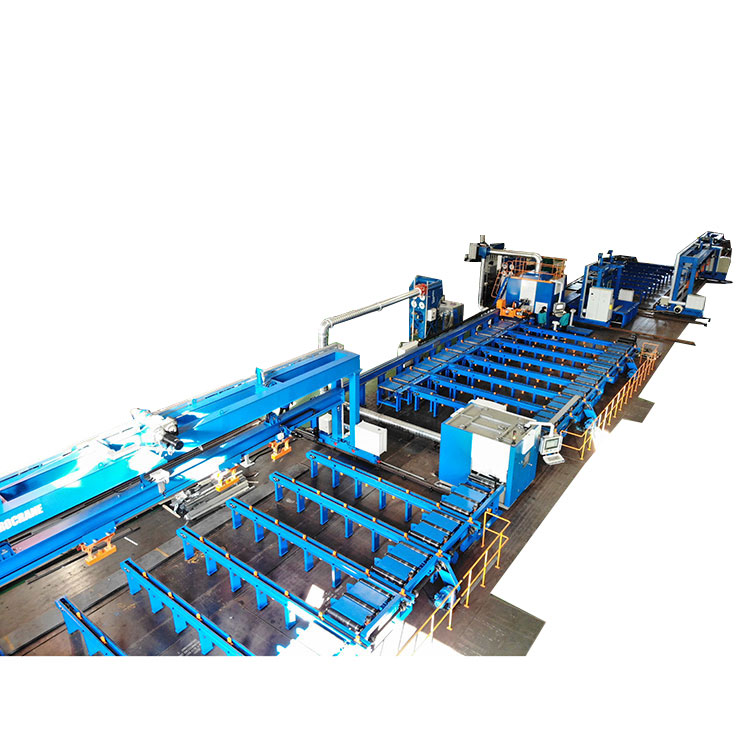

Linha de corte do robô de perfil

JINFENG® é um fabricante e fornecedor profissional na China deLinha de corte do robô de perfils com preço acessível. OLinha de corte do robô de perfils são sistemas robóticos de corte a plasma de alto desempenho para executar o corte a plasma em diferentes perfis de aço de bulbo, tira, ângulos, viga T, canal, viga H ou viga I, com um braço robótico.

PRG 600



Linha de corte do robô de perfil



para todos osLinha de corte do robô de perfils e máquinas de corte a plasma fabricadas pela JINFENG WELDCUT terão 2 anos de garantia e equipadas com carregamento de guindaste, limpeza de bordas, marcação a jato de tinta, suportam todas as interfaces CAD-CAM como opcionais. o PRGLinha de corte do robô de perfils são a linha de corte a plasma robótica mais avançada para aumentar a produtividade dos usuários finais de diferentes setores.



Especificações



Modelo	Lâmpada	Faixa	Ângulo	ângulo E	viga T	Canal	viga H	Comprimento	Peso
PRG 400	80*5mm â 400*20mm	100*5mm â 400*20mm	100*75mm- 300*150mm	75*75mm- 180*180mm	100*50mm- 350*150mm	100*50mm- 400*115mm	N / D	12000mm	1,5T
PRG 600	80*5mm â 550*20mm	100*5mm â 600*30mm	100*75mm- 500*150mm	75*75mm- 220*220mm	100*50mm- 500*200mm	100*50mm- 400*200mm	150*150mm- 400*200mm	12000mm	2,5 T
Suporta corte a plasma, marcação a plasma, marcação a jato de tinta, software CAD-CAM



Recurso e aplicativo

1. O PRGLinha de corte do robô de perfils é um equipamento de corte de alta automação integrado a um braço robótico de seis eixos ABB. Por uma operação chave por um operador, a linha inicia o processamento automático do carregamento de material e descarregamento de peças após o corte a plasma.

2. A linha pode ser totalmente integrada com o sistema MES e permitir o controle remoto via visualizador de equipe para que os engenheiros do fabricante realizem facilmente o diagnóstico remoto para resolver os problemas via internet sem enviar engenheiros ao local de trabalho.

3. O sistema CNC fornece controle total de todo o sistema da linha principal (robô, mesa de rolos, transportador cruzado, carrinho de medição e pinça, sistema de marcação) ã

4. Pode ler arquivos *.gen criados a partir de Tribon/AM, arquivos DSTV exportados do software de design TEKLA e outros formatos.

5.EsteLinha de corte do robô de perfils são amplamente utilizados na construção naval, estaleiros e offshore para o corte a plasma de reforço para fazer painel plano, construção de fundo duplo, subconjuntos, anteparos, teias, micro painel para diferentes embarcações/navios. Com PRGLinha de corte do robô de perfils, os estaleiros ou construtores navais podem aumentar sua produção e reduzir a mão de obra.



Detalhes

o PRGLinha de corte do robô de perfils consiste em:

Guindaste de carregamento de perfil

Linha de limpeza de borda:

Transportadores transversais para carregamento de perfis

Mesa de roletes de entrada

Câmara de limpeza com filtro de pó.

Mesa de roletes de saída.

Transportador cruzado para buffer

Transportador transversal para carregamento

Carrinho de medição e pinça

Tabela de rolos de entrada

Dispositivo de marcação a jato de tinta,

Câmara de corte a plasma do robô com filtro de poeira

Transportador de correia-placa de separação de peças curtas

Mesa de rolos de saída para peças longas

Transportador cruzado para peças longas

Descarregar guindastes

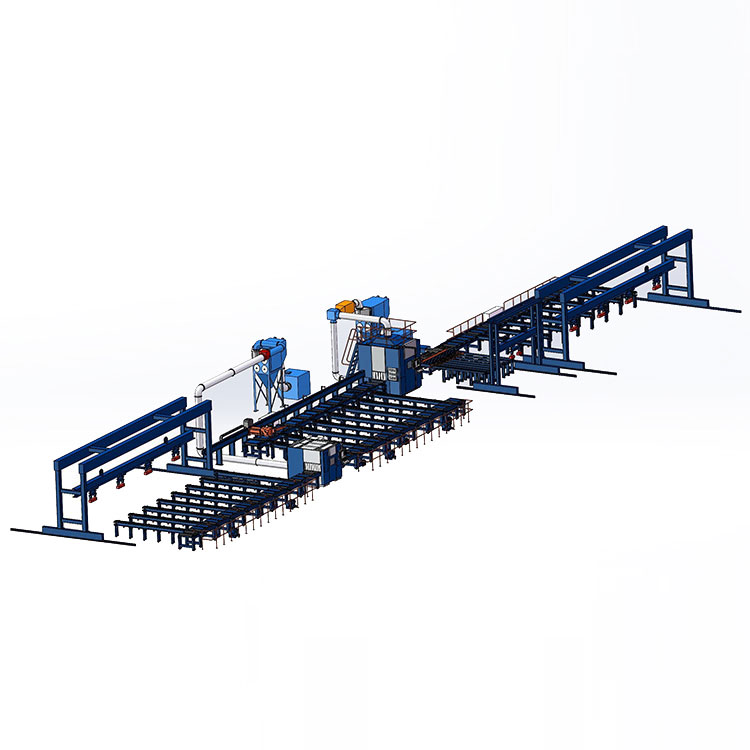

Visualização da estrutura



Linha de limpeza de borda



Ao integrar uma linha de limpeza de bordas ao PRGLinha de corte do robô de perfils, ao utilizar rodas de escova para remover a tinta primária da borda dos perfis onde haverá solda, pode-se aumentar a qualidade da solda no próximo processamento.



Carrinho de medição e pinça



Alimentando o perfil na câmara de corte ao mesmo tempo para medir o comprimento do perfil alimentado.



marcador jato de tinta



Por dispositivo de marcação a jato de tinta para imprimir letras, números, símbolos e linha de dobra (linhas inversas)



Câmara de corte do robô



Ao instalar um braço robótico de 6 eixos dentro da câmara de corte para executar o corte de alta qualidade em perfis.



Ao equipar um transportador de placa de correia após a câmara de corte, o PRGLinha de corte do robô de perfils pode classificar automaticamente as peças curtas e produzir automaticamente as peças.
