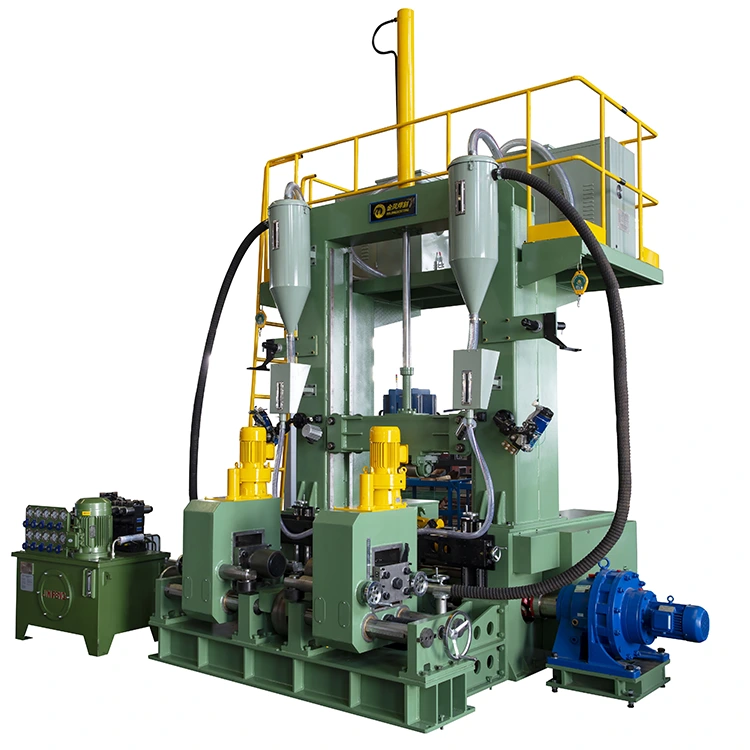

2-1-7 3 em 1 H Linha de soldagem de feixe

Para todas as linhas de soldagem de feixe de 3 polegadas 1 que fabricam o Byjinfeng Weldcut terão uma garantia de 12 meses, que são a máquina de maior eficiência para aumentar a produtividade dos usuários finais da estrutura de aço, ponte, construção.

Especificações

Recurso e aplicação

As linhas de soldagem de feixe de 3 polegadas 1 têm como função combinada do feixe H, montagem do feixe T, soldagem e deformação do flange, endireitando após a soldagem. Assim, ele pode perceber com precisão e rápida produção de feixe H e t feixe.

Esta linha possui dois processos opcionais de soldagem para você escolher de acordo com a espessura da placa de aço estrutural a ser soldada:

Opção A: soldagem de fio duplo de arco único, cuja taxa de deposição é 40% maior que a soldagem de arco submersa de arco único geral de arco único, SOT é especialmente adequado para a espessura da estrutura do aço da qual a espessura é inferior a 20 mm.

Opção B: soldagem de fio único de arco único.

Detalhes

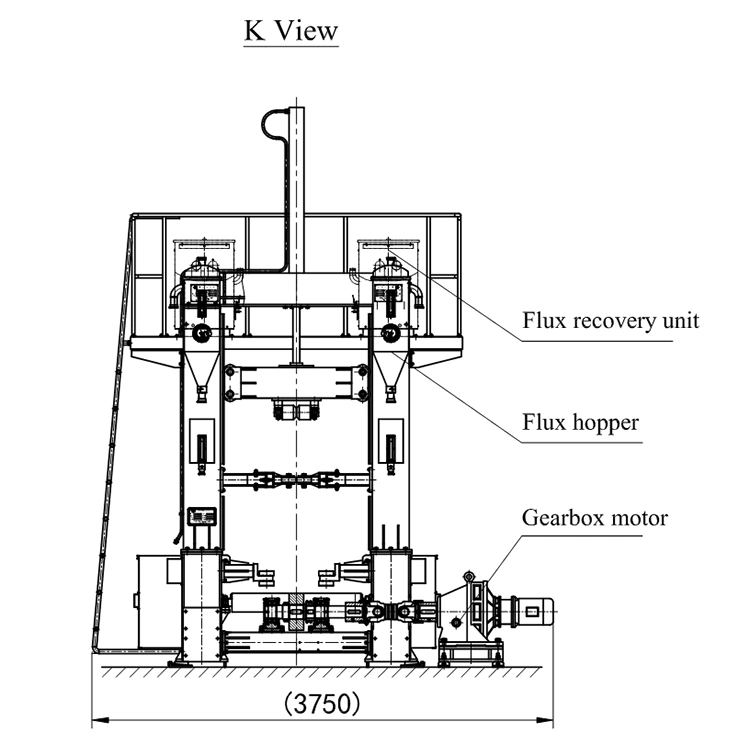

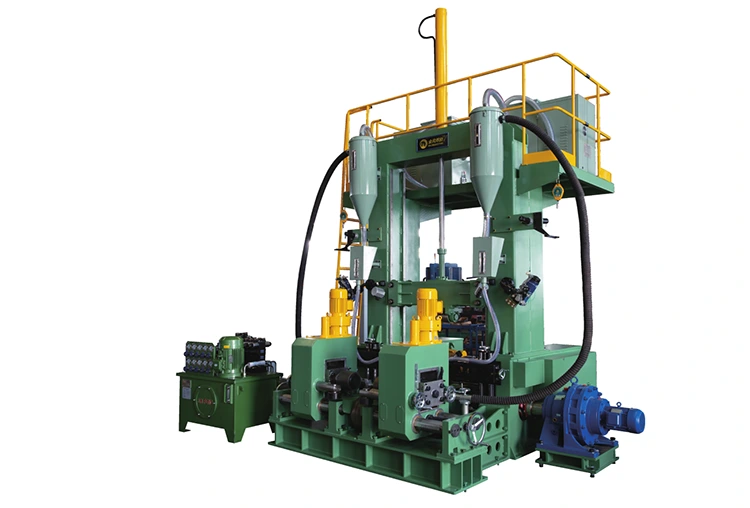

As linhas padrão de soldagem de feixe ZHJ3-in 1 H consistem em uma tabela de rolos de entrada, estação de soldagem e alisamento principal, tabela de outputroller. Na principal estação de soldagem e endireitamento, instalou-se unidades de recuperação de fluxo, cabeça de soldagem com dispositivos de tocha e estação de flange e web.

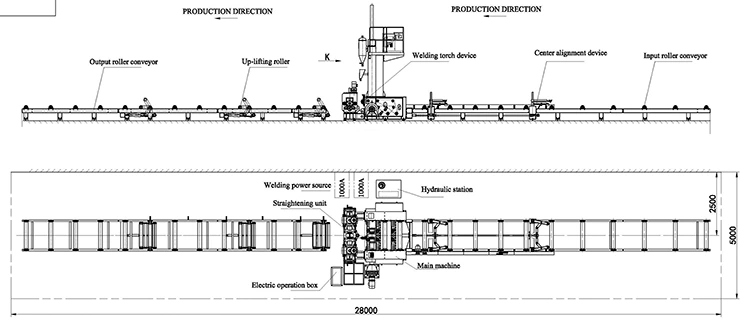

1. Linhas de soldagem de feixe padrãozhj3-in 1 H

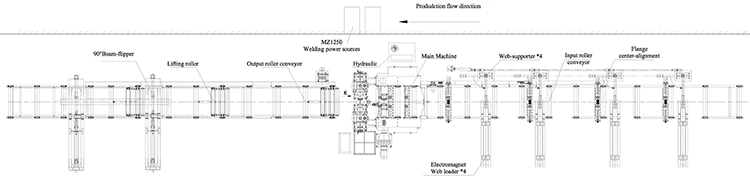

2. Opção 1:

De acordo com diferentes solicitações dos clientes, também fornecemos a configuração para as linhas de soldagem de feixe de 1 h de 1 h como as seguintes:

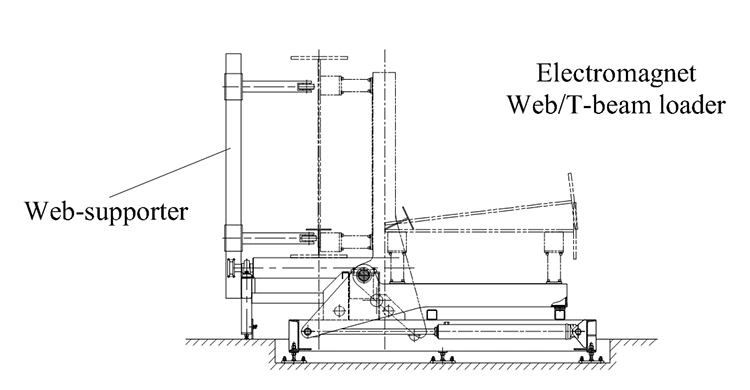

Com base nas linhas padrão de soldagem de feixe de 3 em 1 H, adicione um conjunto de carregador da Web, que os consistem de 4 PCs de braço de carregamento de ímãs e 4pcs de apoiadores da Web. No braço de carregamento da Web, existem 2pcs de ímã para segurar a placa da Web de aço.

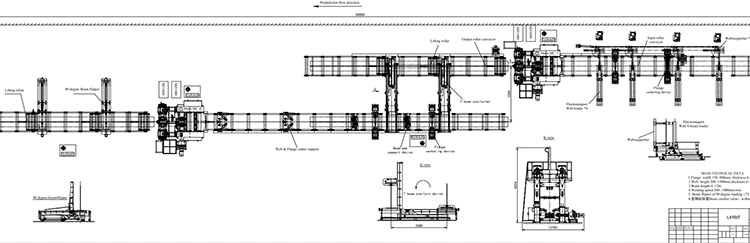

3. Opção 2:

De acordo com diferentes solicitações dos clientes, também fornecemos a configuração para as linhas de soldagem de feixe de 1 h de 1 h como as seguintes:

Com base nas linhas padrão de soldagem de feixe de 3 em 1 H, adicione um conjunto de carregador da Web, que os consistem de 4 PCs de braço de carregamento de ímãs e 4pcs de apoiadores da Web. No braço de carregamento da Web, existem 2pcs de ímã para segurar a placa da Web de aço.

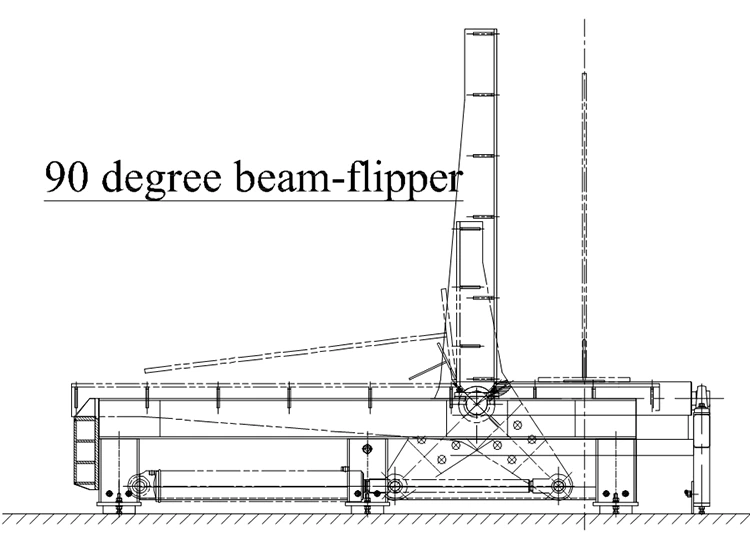

Com base no acima, podemos adicionar um conjunto de Flipper de 90 graus na tabela de rolos de saída para cair o feixe soldado na posição horizontal.

3. Opção 3:

Alguns clientes podem precisar aumentar a produção de produção, eles precisam de uma linha de soldagem para consistir em 2 conjuntos de estação de soldagem. A primeira estação de soldagem para soldagem do 1º flange e Web para formar um feixe T, o segundo para soldagem do feixe T-BEAM soldado e o segundo flange para formar um feixe H.

3.1 Assim, com base nas linhas padrão de soldagem de feixe de 3 em 1 H, adicione um conjunto de carregador da Web, que os consistem de 4 PCs de braço de carregamento de ímã e 4pcs de apoiadores da web. No braço de carregamento da web, existem 2pcs de ímã para segurar a placa da teia de aço.

3.2 Para adicionar 1 conjunto de tomadores de feixe T para girar o feixe T em 180 graus e colocar o feixe T no 2º flange na tabela de rolos de entrada da 2ª estação de soldagem.

3.3 Para adicionar um conjunto de fino de feixe de 90 graus na tabela de rolos de saída da 2ª estação de soldagem para cair o feixe soldado na posição horizontal.

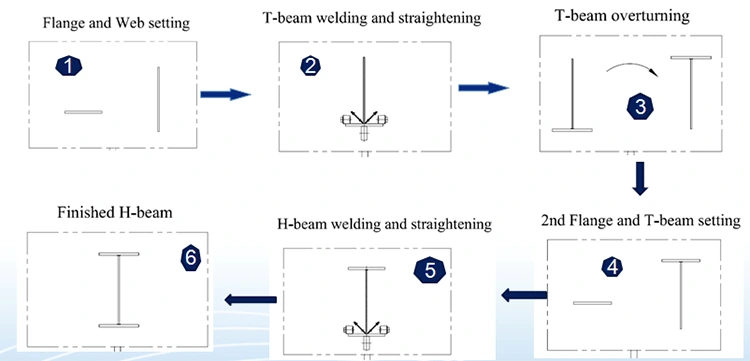

T Fluxo de produção de feixe e viga H

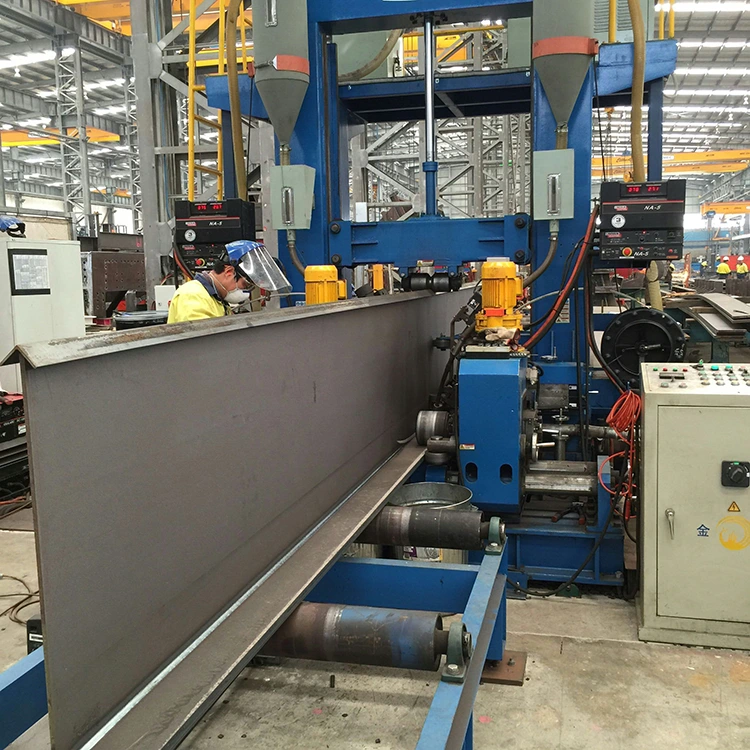

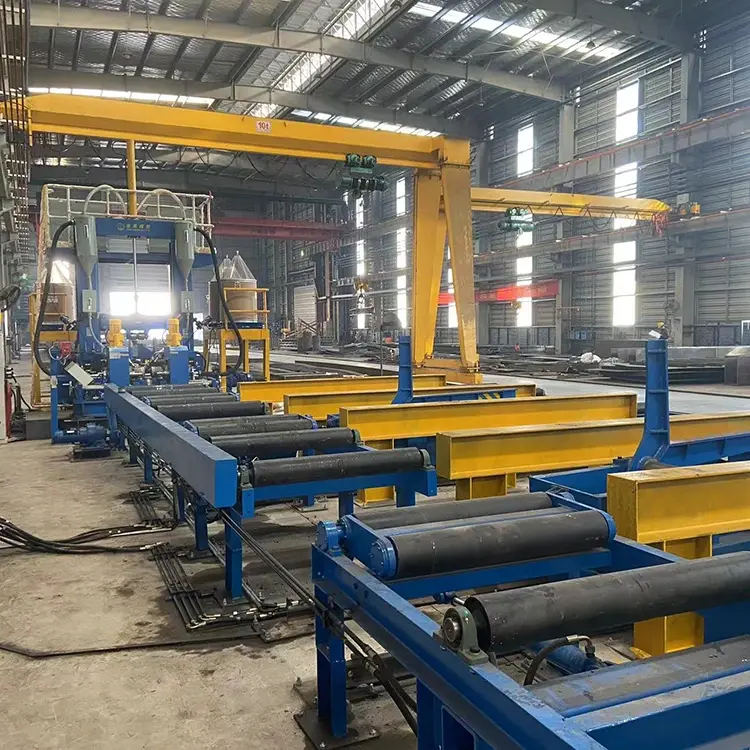

3 em 1 linhas de solda integradas de feixe H instaladas na fábrica dos usuários
