Sistemas de fabricação estrutural de corte de plasma

Jinfeng® é um fabricante profissional de China e fornecedor deSistemas de fabricação estrutural de corte de plasmacom preço acessível. OSistemas de fabricação estrutural de corte de plasmasão máquinas de enfrentamento de plasma de alto desempenho para executar o corte de plasma em diferentes perfis de aço do feixe H (feixe I), tira, ângulos, canal e tubo quadrado/retângulo com um braço de robô.

PKG500L



Sistemas de fabricação estrutural de corte de plasma



Para tudoSistemas de fabricação estrutural de corte de plasmaE as máquinas de corte de plasma fabricadas pela Jinfeng Weldcut terão uma garantia de 2 anos e estão equipadas com mesas de rolo, carrinho cruzado, filtro de poeira, sistema de corte de plasma e funções opcionais, como dispositivo de marcação de PEEN, marcação a laser, corte de orifícios por laser e apoiar todas as interfaces CAD-CAM. O pkgSistemas de fabricação estrutural de corte de plasmasão a linha de corte de plasma robótica mais avançada para aumentar a produtividade dos usuários finais de diferentes indústrias.



Especificações



Modelo	Feixe H.	Ângulo	Ângulo eletrônico	Canal	Tubo sq	Comprimento	Peso
						12000mm	12t
PKG500L	150*120mm- 1000*500mm	100*75mm- 500*150mm	75*75mm- 220*220mm	100*50mm- 1000*500mm	150*150mm- 500*400mm
Suporte ao corte de plasma, marcação de plasma, corte a laser, marcação a laser, marcação de peen, software CAD-CAM



Recurso e aplicação



1.O PKG500LSistemas de fabricação estrutural de corte de plasmaé um equipamento de corte de alta automação integrado a um braço de robô de seis eixos da ABB. Por uma operação chave por um operador, a linha inicia o processamento automático a partir do carregamento de materiais e descarregamento de peças após o corte de plasma.

2. Um PKG500LSistemas de fabricação estrutural de corte de plasmacom um operador pode substituir:

Linha de perfuração de feixe

Serra de banda

Linha de ângulo

Linha de processamento de placas/barra

Máquina de enfrentar

Máquina de marcação



3.A linha pode estar totalmente integração com o sistema MES e permitir o controle remoto via Team Viewer para que os engenheiros do fabricante realizem facilmente o diagnóstico remoto para resolver os problemas via Internet sem enviar engenheiros para o site de trabalho.

3.O sistema CNC fornece controle total de todo o sistema de linha principal (robô, tabela de rolos, transportador cruzado, carrinho de medição e garra, o sistema de marcação)。

4. Os arquivos .gen .gen criados a partir de Tribon/AM, arquivos DSTV exportados do software Tekla Design e outros formatos.

5. Este PKG500LSistemas de fabricação estrutural de corte de plasmais widely used in Steel construction (plasma Beam coping for the fabrication of building structures, bridges, railroad, trailers, train wagons, stair stringers, handrails and other secondary steel ), steel structure and offshore (Beam coping for top sites, living quarters, subsea structures, subsea frames, support structures, pipe racks, protection frames for subsea manifolds, H-beam coping for skids, subsea structures, e quadros de suporte), e aplicado em terra.





Detalhes



Este PKG500LSistemas de fabricação estrutural de corte de plasmaconsiste em:

Carrinho cruzado

Medição de carrinho e garra

Tabela de rolos de entrada

Câmara de corte de plasma robô

Tabela de rolo de saída

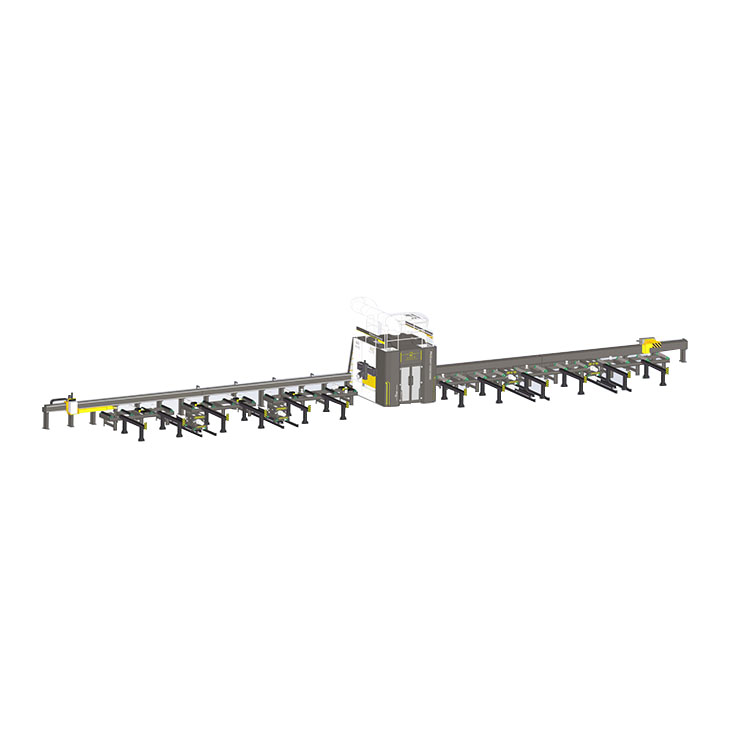

Vista da estrutura

Carrinho Cross - Carregando

Por um carrinho integrado à tabela de rolos de entrada de PKG500LSistemas de fabricação estrutural de corte de plasma, as vigas H e outros perfis podem ser movidos para o local necessário, sem usar o guindaste para reduzir o risco de guindaste para 0.

Medição de carrinho e garra

Alimentando o perfil na câmara de corte ao mesmo tempo para medir a duração do perfil alimentado.

Dispositivo de marcação de peen

Forneça marcação de rastreabilidade permanente do número da peça.

Cabeça de corte a laser

Forneça o corte dos orifícios por laser na web do feixe H com alta precisão e alta qualidade.



Câmara de corte de robô

Ao instalar um braço de robô de 6 eixo dentro da câmara de corte para executar o corte de alta qualidade nos perfis.

Console de operação

LCD de 19 polegadas com tela de toque.



Tabelas de rolo de entrada/saída

Com o funcionamento das tabelas de rolos, as máquinas de enfrentamento do feixe H alcançam a alta automação em execução para reduzir o trabalho e aumentar a produção.

Cross Cart - Descarregar

Por um carrinho integrado à tabela de rolos de saída de PKG500LSistemas de fabricação estrutural de corte de plasma, as peças após o corte podem ser movidas para o local necessário, sem usar o guindaste para reduzir o risco de guindaste para 0.
