nadadeiras de feixe

JINFENG WELDCUT fornecerá 1 ano de garantia para oNadadeiras de feixe. Os principais elementos elétricos das linhas de produção de vigas tipo caixa são selecionados de marcas mundialmente famosas que trarão mais comodidade para os usuários encontrarem as peças no local sem se deslocarem de longa distância da China. ONadadeiras de feixesão os equipamentos mais avançados e de alta eficiência para aumentar a produtividade dos usuários finais em estruturas de aço, construção em aço e edifícios altos.

Visualização da estrutura

USO DO EQUIPAMENTO

Duas peças de hidráulico móvel de 180 °nadadeiras de feixesão fornecidos em cada conjunto, usados ​​principalmente para torneamento de peças após soldagem de um lado. Ao trabalhar, levante a peça de trabalho para longe da mesa de rolos ou rack de peças de trabalho, e o redutor aciona os dois suportes de tombamento para se moverem de forma síncrona para mover a peça de trabalho para o lado da mesa de rolos ou rack de peças de trabalho. Em seguida, dois cilindros hidráulicos acionam os dois braços em forma de L para girarem de forma síncrona. Depois que a peça é virada, ela é movida para o meio da mesa de rolos ou rack de peças e, em seguida, a peça é transportada para o próximo processo ou soldada.

PRINCIPAIS PARÂMETROS TÉCNICOS

1	Peso da peça	≤30t
2	Potência do motor de viagem	1,5×2＝3,0kW
3	Velocidade de caminhada	6m/min
4	Pressão da estação hidráulica	Máximo 16Mpa
5	Distância do centro ferroviário	900 mm

CARACTERÍSTICAS DE DESEMPENHO

O equipamento consiste em uma máquina principal, um sistema hidráulico e um sistema de controle elétrico. Um grupo de doisnadadeiras de feixesão usados ​​​​para capotar e mover simultaneamente. O processo de inversão dos doisnadadeiras de feixeé controlado por válvulas de sincronização hidráulica avançadas para garantir a rotação síncrona de cada braço de tombamento durante o processo de inclinação. Controle manualmente o processo de rotação da peça de trabalho para obter uma rotação de 90 ° da peça de trabalho.

3.2 Cadanadadeiras de feixeusa um conjunto de cilindros de engenharia hidráulica padrão para empurrar o braço giratório tipo "L" para girar, o que pode virar a peça de trabalho. Um redutor de velocidade e uma roda móvel estão dispostos no suporte giratório, permitindo que o suporte giratório tenha uma função móvel.

3.3 O equipamento deve ser acionado hidraulicamente e ter características de resistência ao impacto, tombamento estável e baixa taxa de falhas em comparação com máquinas de tombamento acionadas mecanicamente. Não só pode ser usado para virar a peça 90º, mas também pode ser levantado para se deslocar entre diferentes estações. Em comparação com as máquinas tradicionais de rotação de corrente, não só a estação de trabalho não é fechada, facilitando o levantamento e transporte da peça para dentro e para fora, mas também as dimensões gerais, especialmente as dimensões de altura, são bastante reduzidas e a operação é segura e confiável. Um grupo de dois conjuntos de controle de ligação, fácil de operar, seguro e confiável.

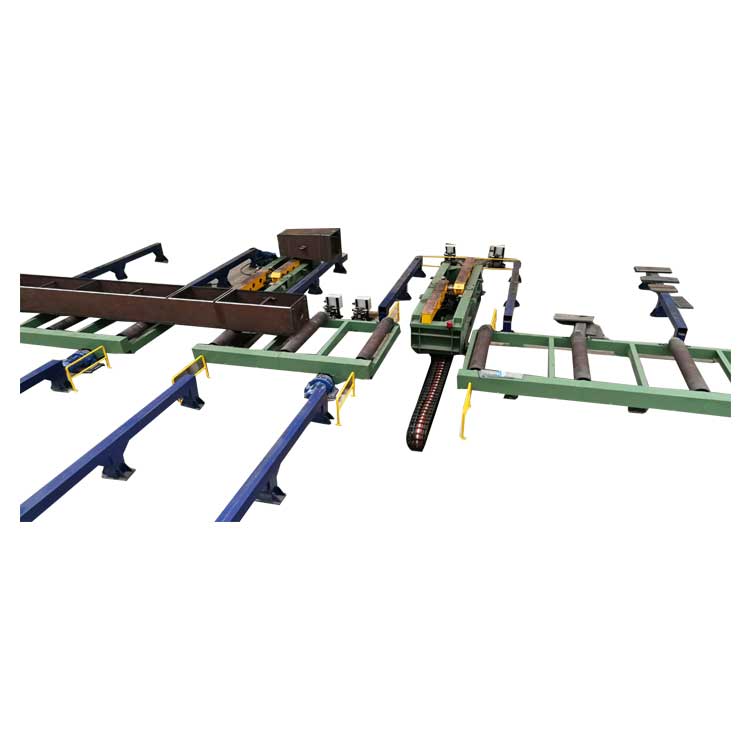

Flippers de feixe instalados na fábrica dos usuários
