Linhas de soldagem de viga em caixa

JINFENG WELDCUT fornecerá 1 ano de garantia para oLinhas de soldagem de viga caixão. Os principais elementos elétricos das produções Box beam são selecionados de marcas mundialmente famosas que trarão mais comodidade para os usuários encontrarem as peças no local sem se deslocarem de longa distância da China. O X15 AutomáticoLinhas de soldagem de viga caixãosão as linhas de produção mais avançadas e de alta automação para aumentar a produtividade dos usuários finais de diferentes setores.

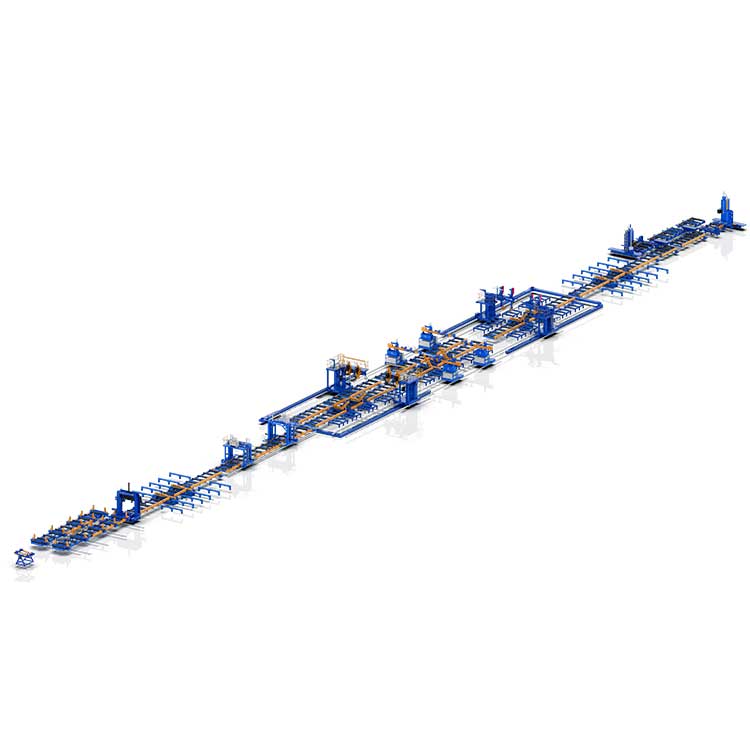

Visualização da estrutura

Especificações

Modelo	X12	X15
Tamanho da viga em caixa	300-1200 mm	300-1500 mm
Espessura da placa	10-60 mm	10-60 mm
Comprimento da viga em caixa	6.000-15.000 mm	6.000-15.000 mm
Peso máximo da viga caixa	≤30t (15.000 mm)	≤30t(15000mm)
Tipos de soldagem	Soldagem 1-ponto por CO2/MAG em manual
	2- Soldagem traseira por CO2/MAG em automático
	3- Soldagem por eletroescória em automóveis (ESW)
	4- Soldagem completa por SAW (soldagem por arco submerso)
Máquina de montagem de defletores	1 conjunto
Máquina de montagem de vigas em caixa	2 conjuntos (um para montagem tipo U, um para montagem em caixa)
Máquina de solda por eletroescória	2 conjuntos, tipo consumível de fio
Máquina de solda traseira CO2/MAG	2 conjuntos
Máquina de solda de enchimento CO2/MAG	2 conjuntos
Máquina de solda por arco submerso	2 conjuntos, tecnologia de soldagem a arco em tandem
Fresadora de topo	1 conjuntos
Viragem de 180° do feixe	2 conjuntos (4 unidades), carregando 15 toneladas/conjunto
Viragem de 180° do feixe	5 conjuntos (10 unidades), carregando 30 toneladas/conjunto
Carrinho de aço	1 conjunto (3 unidades), carregando 30 toneladas/conjunto
Mesas rolantes	~160 metros
Apoie a coleta de dados para MES

Recurso e aplicação

1.O X15Linhas de soldagem de viga caixãosão linhas de produção de alta automação para produzir colunas de viga em caixa soldadas com menos trabalhadores e menos guindastes.
2. A linha pode ser totalmente integrada com o sistema MES e completar a comunicação em tempo real entre o computador superior e o sistema de controle, completar a coleta de dados do equipamento, carregar todos os dados coletados para o sistema MES da fábrica (ou o sistema centralizado superior sistema de controle) e garantir a pontualidade e eficácia da transmissão de informações.
3. O projeto e a proteção devem atender aos requisitos das normas nacionais relevantes e da proteção ambiental; Os dispositivos de segurança e proteção dos equipamentos devem atender aos padrões industriais relevantes;
4. IstoLinhas de soldagem de viga caixãosão amplamente utilizados na construção de aço e estruturas de aço, para soldagem de colunas de viga em caixa para construção de aço, edifícios de alto nível e estruturas de aço ou pontes, etc.
5. O design flexível dos equipamentos de soldagem permite suportar qualquer marca de fontes de energia de soldagem.
6. Certificados CE e ECA estão disponíveis.
7. Esta linha fornece a produção de vigas leves a vigas muito pesadas com grande espessura sem alterar quaisquer ferramentas ou equipamentos.
8. Desde a montagem até o final de todo o processamento, não há necessidade de guindastes, exceto o carregamento no início e o descarregamento no final, o que reduz muito o risco de uso de guindastes.

A lista de máquinas e equipamentos para estabelecer toda uma linha de produção para produzir viga caixão soldada:

Máquina de montagem de 1 defletor
Esta máquina é um equipamento especial para a montagem e soldagem de posicionamento da placa nervurada de reforço na cavidade interna da viga caixão. É o produto preferido para empresas de estrutura de aço que produzem peças de viga caixão para reduzir a intensidade do trabalho e melhorar a eficiência do trabalho.


Máquina de montagem de 2 vigas em caixa
A máquina de montagem em caixa é o equipamento chave para a produção de viga caixão (coluna), que completa principalmente a montagem da peça de viga caixão (coluna). Esta máquina é um dos equipamentos necessários para que empresas de estrutura de aço produzam vigas caixões.
Uma máquina para montagem tipo U.
Uma máquina é para montagem tipo caixa.


Máquina de solda 3-eletroescória
A máquina de solda por eletroescória cantilever XZHB15 é um excelente produto lançado pela Jinfeng Welding and Cutting Company para a indústria de estrutura de aço. É um equipamento de soldagem especial especialmente projetado para soldar vigas em caixa. A fim de garantir rigidez e resistência à torção suficientes durante a fabricação da viga caixão, defletores (isto é, placas mais rígidas) são geralmente soldados no interior da viga caixão. Esta máquina é um equipamento especial para soldar as soldas entre a placa externa da viga caixão e os defletores internos.


Máquina de solda traseira 4-CO2/MAG
A máquina de solda com proteção a gás cantilever de viga em caixa da série XQHB15L é um equipamento de soldagem especial especialmente projetado para soldagem de apoio de viga em caixa (coluna) e soldagem de enchimento após o apoio, que é lançada por nossa empresa com base na demanda do mercado e anos de experiência no desenvolvimento de equipamentos de estrutura de aço .

Máquina de solda de enchimento 5-CO2/MAG
A máquina de solda com proteção a gás cantilever de viga em caixa da série XQHB15 é um equipamento de soldagem especial especialmente projetado para soldagem de apoio de viga em caixa (coluna) e soldagem de enchimento após o apoio, que é lançada por nossa empresa com base na demanda do mercado e anos de experiência no desenvolvimento de equipamentos de estrutura de aço .

Máquina de solda por arco submerso 6
A máquina de solda por arco submerso cantilever para viga em caixa XMHB15 é um excelente produto lançado pela Jinfeng Welding and Cutting Company para a indústria de estrutura de aço. É um equipamento de soldagem especial especialmente desenvolvido para soldagem de vigas caixões (colunas) de grande e médio porte. Ao longo dos anos, após otimização e melhoria contínuas, o desempenho tornou-se mais perfeito.

Fresadora de 7 pontas
Com o rápido desenvolvimento da construção econômica, construção, pontes e outras indústrias têm requisitos cada vez mais rigorosos para a qualidade da engenharia de estruturas de aço. A junta de topo da viga H, viga caixão e coluna, e peças delgadas, e o processamento da face final da peça de trabalho tornaram-se um processo essencial. O processamento da face final não apenas melhora muito a qualidade da peça de trabalho, mas também reduz os erros de instalação e construção no local, encurta o período de construção e melhora a eficiência da construção no local. Também traz melhores benefícios econômicos para empresas de estrutura metálica. De acordo com a situação real de processamento das empresas de estrutura de aço, nossa empresa está absorvendo as vantagens de produtos similares internacionalmente e lançou novos produtos em tempo hábil para atender à demanda do mercado. Não é usado apenas na indústria de estruturas de aço, mas também pode ser usado como equipamento geral, amplamente utilizado em pontes, energia elétrica, petróleo, petroquímica e outras indústrias de fabricação de máquinas.


Flipper de 8 feixes com giro de 180°
Duas peças de aletas hidráulicas móveis de 180° são usadas para virar peças soldadas em um lado. Ao trabalhar, levante a peça de trabalho para longe da mesa de rolos ou rack de peças de trabalho, e o redutor aciona os dois flippers do feixe para se moverem sincronizadamente para mover a peça de trabalho para o lado da mesa de rolos ou rack de peças de trabalho e, em seguida, dois cilindros hidráulicos conduza os dois braços para girar de forma síncrona, mova a peça de trabalho para o meio da mesa de rolos ou rack de peças de trabalho após tombar e, em seguida, transporte a peça de trabalho para o próximo processo ou soldagem.
De acordo com a situação real, duas peças podem ser usadas separadamente como um grupo para virar o feixe curto. Ao mesmo tempo, 4 peças também podem ser combinadas em um grupo para tombar vigas longas. Alta flexibilidade e eficiência.


O fluxograma de trabalho dos flippers de feixe:

9-Carrinho de aço
Este equipamento é usado principalmente para coordenar o processo de produção para mover a peça da mesa de rolos transportadores ou outro equipamento para o equipamento a ser processado. O carrinho de aço tem principalmente duas funções de ação: caminhar e levantar. O deslocamento da peça pode ser completado através de manipulação e controle. O equipamento possui estrutura simples, operação conveniente e operação estável. A máquina adota design resistente, com carga máxima de 30 toneladas;


Mesas de 10 rolos
É usado principalmente para transportar peças desde a montagem da viga caixão até a conclusão da soldagem, revestimento final.

Como produzir uma viga caixão soldada a partir de chapa de aço?

A seguir está o fluxograma de produção para a produção desde placas até viga H e inspeção final.
Fluxograma de produção


Linhas de soldagem tipo caixa instaladas na fábrica dos usuários
