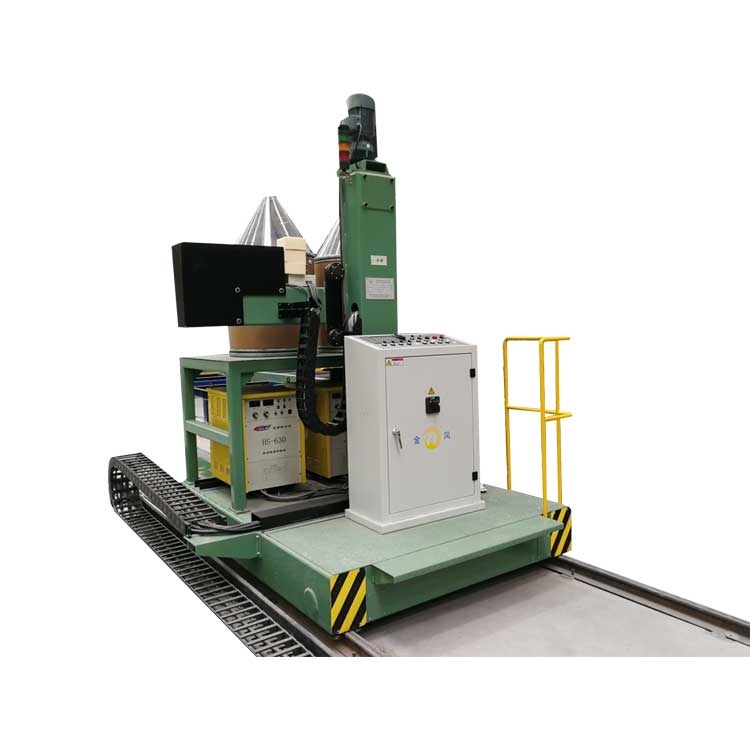

Máquinas de solda por eletroescória Esw para viga em caixa

JINFENG WELDCUT fornecerá 1 ano de garantia para oMáquinas de solda por eletroescória ESW de viga caixão. Os principais elementos elétricos das linhas de produção de vigas tipo caixa são selecionados de marcas mundialmente famosas que trarão mais comodidade para os usuários encontrarem as peças no local sem se deslocarem de longa distância da China.Máquinas de solda por eletroescória ESW de viga caixãosão os equipamentos mais avançados e de alta eficiência para aumentar a produtividade dos usuários finais em estruturas de aço, construção em aço e edifícios altos.

Visualização da estrutura

Especificações

NÃO.	MODELO	XZHB15	XZM2016
1	Largura da viga em caixa	□300~□1500 mm	300~2000mm
2	Altura da viga em caixa	□300~□1500 mm	300~1600mm
3	Comprimento da viga em caixa	6000~15000   mm	4000~15000mm
4	Comprimento do trilho	17000mm (2 máquinas compartilhando os mesmos trilhos)	20.000 mm
5	Vão ferroviário	1400mm	3500 mm
6	Velocidade de levantamento da viga	1380 mm/min	1600 mm
7	Velocidade de deslocamento longitudinal	800~4500 mm/min	800~4500 mm/min
8	Forma de soldagem	Tipo consumível de fio, Tipo de consumível do bico	Tipo consumível de fio, Tipo de consumível do bico
9	Modo de condução	Unidade dupla
10	Maneira de controle	Regulação de velocidade contínua de frequência variável

Recurso e aplicação

Máquinas de solda por eletroescória ESW de viga caixãosão um excelente produto lançado pela Jinfeng Welding and Cutting Company para a indústria de estruturas metálicas. É um equipamento de soldagem especial especialmente projetado para soldar vigas em caixa. A fim de garantir rigidez e resistência à torção suficientes durante a fabricação da viga caixão, defletores (isto é, placas mais rígidas) são geralmente soldados no interior da viga caixão. Esta máquina é um equipamento especial para soldar as soldas entre a placa externa da viga caixão e os defletores internos. O equipamento apresenta as seguintes vantagens:

1.1. Estão equipados dois conjuntos de sistemas de soldagem por eletroescória, que podem soldar de forma síncrona duas soldas da mesma placa divisória;

1.2. A velocidade de deslocamento da máquina é dividida em velocidades alta e baixa, o que conduz ao posicionamento rápido e preciso dos furos de soldagem por eletroescória;
1.3. A viga cantilever é utilizada para elevação e abaixamento geral, e existe um mecanismo de guia vertical no contato com a coluna, que é flexível e estável;
O mecanismo deslizante cruzado pode ajustar a posição da pistola de soldagem durante a soldagem por eletroescória para evitar desvios de soldagem;
1.5. Alto grau de automação, operação confiável, estrutura simples e operação e manutenção convenientes.

Máquinas de solda por eletroescória ESW de viga tipo caixa instaladas na fábrica dos usuários

Como produzir uma viga caixão soldada a partir de chapa de aço?

A seguir está o fluxograma de produção para a produção desde placas até viga H e inspeção final.
Fluxograma de produção
