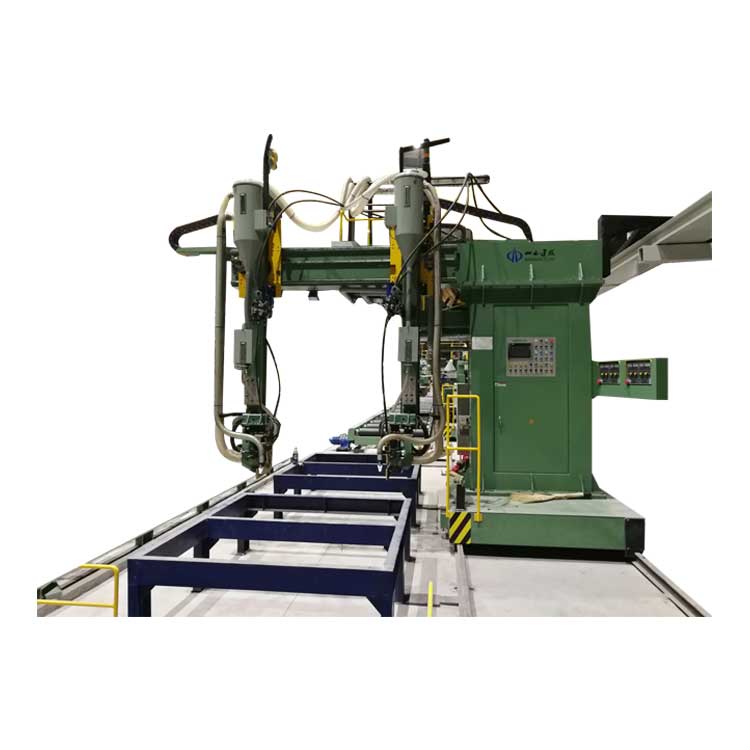

Máquinas de soldagem por arco submerso com serra de viga em caixa

JINFENG WELDCUT fornecerá 1 ano de garantia para o XZHB15Máquinas de solda por arco submerso SAW de viga caixão. Os principais elementos elétricos das linhas de produção de vigas tipo caixa são selecionados de marcas mundialmente famosas que trarão mais comodidade para os usuários encontrarem as peças no local sem se deslocarem de longa distância da China. OMáquinas de solda por arco submerso SAW de viga caixãosão os equipamentos mais avançados e de alta eficiência para aumentar a produtividade dos usuários finais em estruturas de aço, construção em aço e edifícios altos.

Visualização da estrutura

Especificações

NÃO.	MODELO	XMHB15
1	Largura da viga em caixa	□300~□1500 mm
2	Altura da viga em caixa	□300~□1500 mm
3	Comprimento da viga em caixa	6000~15000   mm
4	Comprimento do trilho	20500 milímetros
5	Vão ferroviário	1400mm
6	Velocidade de soldagem	Dependendo da tecnologia de soldagem
7	Velocidade rápida da máquina	3000      mm/min
8	Pressão do ar	0,6~0,8 MPa
9	Diâmetro do fio de soldagem	Diâmetro 3 ~ 5 mm
10	Tamanho do funil de fluxo	50L ×2
11	Diâmetro do fio de soldagem	De acordo com os requisitos da fonte de energia de soldagem
12	Maneira de controle	Regulação de velocidade contínua de frequência variável



Recurso e aplicação

Máquinas de solda por arco submerso SAW de viga caixãoé um excelente produto lançado pela Jinfeng Welding and Cutting Company para a indústria de estruturas metálicas. É um equipamento de soldagem especial especialmente desenvolvido para soldagem de vigas caixões (colunas) de grande e médio porte. Ao longo dos anos, após otimização e melhoria contínuas, o desempenho tornou-se mais perfeito, o que é bem recebido pelos clientes no país e no exterior, e a cobertura do mercado é relativamente alta. O dispositivo tem as seguintes vantagens: A máquina adota controle de conversão de frequência com uma ampla faixa de ajuste de velocidade para atender às necessidades de diferentes velocidades de soldagem. Velocidade de retorno rápida e operação estável.

1.2. Adote um dispositivo de rastreamento de solda mecânica resistente para tornar a solda mais uniforme e suave;
O sistema de recuperação de solda pode efetivamente recuperar e separar a solda e pode ser reutilizado;
Alto grau de automação, operação confiável, estrutura simples e operação e manutenção convenientes;

1.5. O sistema de controle elétrico é instalado dentro da coluna, integrando a caixa de controle elétrico, painel de operação e coluna, que além de conciso e bonito, também é muito prático de operar.

Máquinas de solda por arco submerso SAW de viga tipo instaladas na fábrica dos usuários



Como produzir uma viga caixão soldada a partir de chapa de aço?

A seguir está o fluxograma de produção para a produção desde placas até viga H e inspeção final.
Fluxograma de produção
