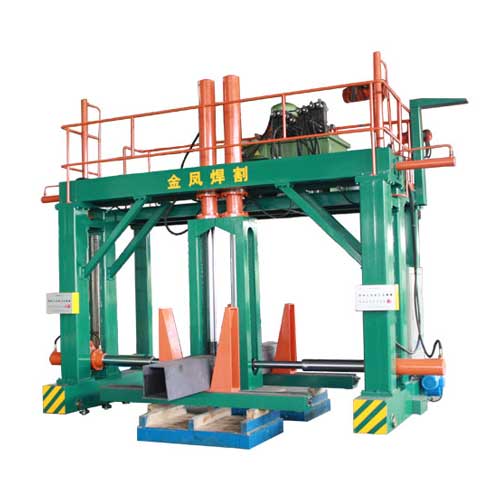

Máquinas de montagem de vigas em caixa

JINFENG WELDCUT fornecerá 1 ano de garantia para o XXZ15Máquinas de montagem de vigas caixões. Os principais elementos elétricos das linhas de produção de vigas tipo caixa são selecionados de marcas mundialmente famosas que trarão mais comodidade para os usuários encontrarem as peças no local sem se deslocarem de longa distância da China. O XXZ15Máquinas de montagem de vigas caixõessão os equipamentos mais avançados e de alta eficiência para aumentar a produtividade dos usuários finais em estruturas de aço, construção em aço e edifícios altos.

Visualização da estrutura

Especificações

1	Largura da viga em caixa	□300~□1500 mm
2	Altura da viga em caixa	□300~□1500 mm
3	Comprimento da viga em caixa	6000~15000   mm
4	Comprimento do trilho	19.000         mm
5	Vão ferroviário	2500          mm
6	Velocidade de movimento da máquina principal	0,5~４   m/min
7	Pressão de trabalho do sistema hidráulico	12 MPa
8	Pressão máxima do cilindro lateral	15t×2
9	Pressão máxima do cilindro superior	21t×2
10	Modo de condução	Inversor de frequência variável de dupla face

Recurso e aplicação

XXZ15Máquinas de montagem de vigas caixõestem as seguintes vantagens:
A viga caixão (coluna) é composta por uma viga em forma de “U” e uma placa de cobertura que foram soldadas e conformadas. Durante a montagem, a peça fica estacionária, a máquina principal se move em seções e o modo de montagem por fixação é posicionado conforme necessário.

Primeiro, levante o ponto "em forma de U" soldado à mesa de rolos transportadores da máquina de montagem ou transporte-o para esta estação da estação de montagem "em forma de U" anterior. Em seguida, levante a placa de cobertura superior até o "em forma de U" de acordo com os requisitos do desenho e use-a como dispositivo de pressão lateral hospedeiro e dispositivo de pressão superior. Pressione e solde por pontos a placa de cobertura superior para completar a montagem de toda a peça de trabalho. A montagem de segmentos de uma peça em comprimento é conseguida pela posição móvel da máquina hospedeira. A peça montada é enviada para o próximo processo pela mesa de rolos transportadores para processamento posterior.
(As máquinas de solda MIG CO2 manuais aqui são fornecidas pelo usuário. As máquinas de solda manuais não estão na faixa de fornecimento do Vendedor/fornecedor)

Máquinas de montagem de vigas caixões instaladas na fábrica dos usuários

Como produzir uma viga caixão soldada a partir de chapa de aço?

A seguir está o fluxograma de produção para a produção desde placas até viga H e inspeção final.
Fluxograma de produção
