Flippers de feixe

As nadadeiras de feixe são equipamentos de alto desempenho na linha para produzir feixe de caixa, fabricado por Jinfeng Weldcut, que é o fabricante profissional da China e fornecedor de nadadeiras de viga com preço acessível. As nadadeiras de feixe fornecem mais segurança e alta eficiência para mover as vigas e derrubar as vigas para a produção de vigas da caixa.
O Jinfeng Weldcut fornecerá uma garantia de 1 ano para as nadadeiras de feixe. Os principais elementos elétricos das linhas de produção de feixe de caixa são selecionados da marca mundialmente famosa que trará mais conveniente para os usuários encontrarem as peças no local sem passar de longa distância da China. As nadadeiras de feixe são os equipamentos mais avançados e de alta eficiência para aumentar a produtividade dos usuários finais de estruturas de aço, construção de aço e alto edifício.

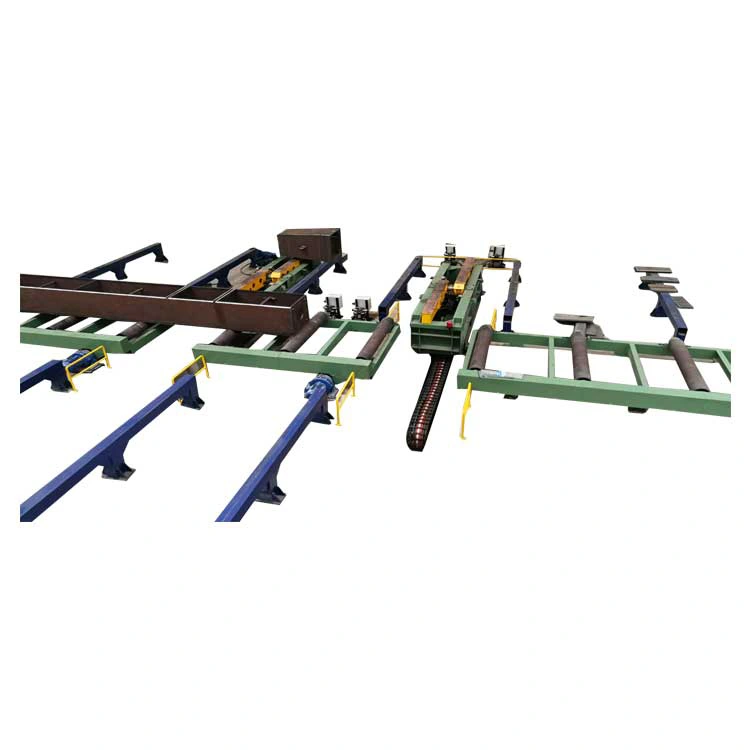

Vista da estrutura

Uso do equipamento

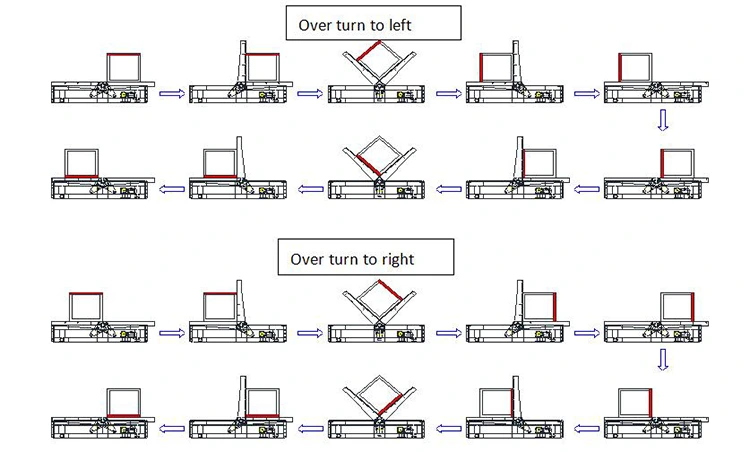

Dois PCs de nadadeiras de feixe hidráulico de 180 ° móveis são fornecidas em cada conjunto, usado principalmente para girar as peças de trabalho após a soldagem de um lado. Ao trabalhar, levante a peça de trabalho da mesa do rolo ou da prateleira da peça de trabalho e o redutor aciona os dois suportes de capotagem para se mover de forma síncrona para mover a peça de trabalho para o lado da mesa do rolo ou da prateleira da peça de trabalho. Em seguida, dois cilindros hidráulicos acionam os dois braços em forma de L para girar de forma síncrona. Depois que a peça de trabalho é derrubada, ela é movida para o meio da mesa de rolos ou rack de peça de trabalho e, em seguida, a peça de trabalho é transportada para o próximo processo ou soldada.

Principais parâmetros técnicos

Características de desempenho

O equipamento consiste em uma máquina principal, um sistema hidráulico e um sistema de controle elétrico. Um grupo de duas nadadeiras de feixe é usado para derrubar e se mover simultaneamente. O processo de inversão das duas nadadeiras de feixe é controlado por válvulas avançadas de sincronização hidráulica para garantir a rotação síncrona de cada braço de capotamento durante o processo de inclinação. Controle manualmente o processo de rotatividade da peça de trabalho para obter uma rotatividade de 90 ° da peça de trabalho.
3.2 Cada nadadeira de feixe usa um conjunto de cilindros de engenharia hidráulica padrão para empurrar o braço rotativo do tipo "L" para girar, o que pode entregar a peça de trabalho. Um redutor de velocidade e um volante estão dispostos no suporte de rotatividade, permitindo que o suporte de rotatividade tenha uma função móvel.
3.3 O equipamento deve ser acionado hidraulicamente e ter as características de resistência ao impacto, capotamento estável e baixa taxa de falhas em comparação com máquinas de capotamento acionado mecanicamente. Não só pode ser usado para virar a peça de trabalho 90 º, mas também pode ser levantada para se mover entre diferentes estações. Comparado às máquinas tradicionais de rotatividade de cadeia, não apenas a estação de trabalho não está fechada, facilitando o levantamento e o transporte da peça de trabalho dentro e fora, mas também as dimensões gerais, especialmente as dimensões da altura, são bastante reduzidas e a operação é segura e confiável. Um grupo de dois conjuntos de controle de ligação, fácil de operar, seguro e confiável.

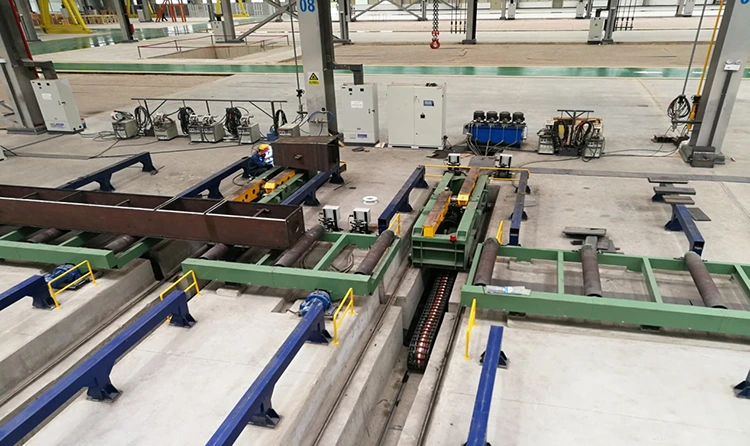

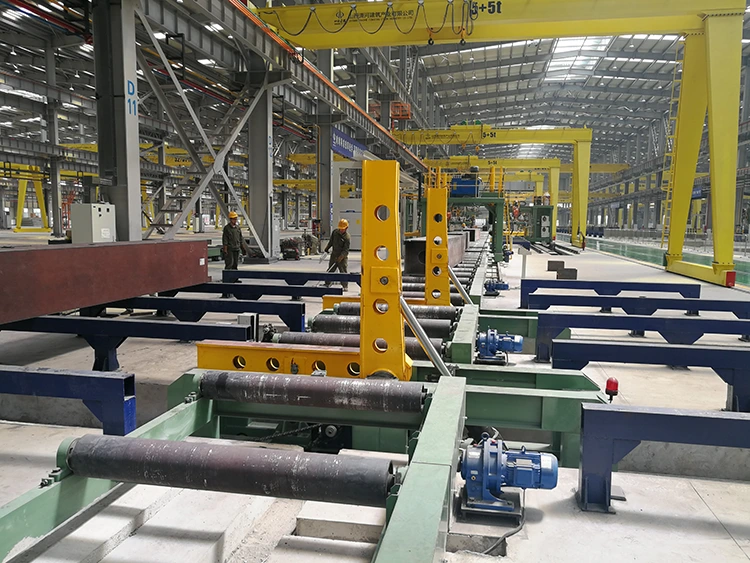

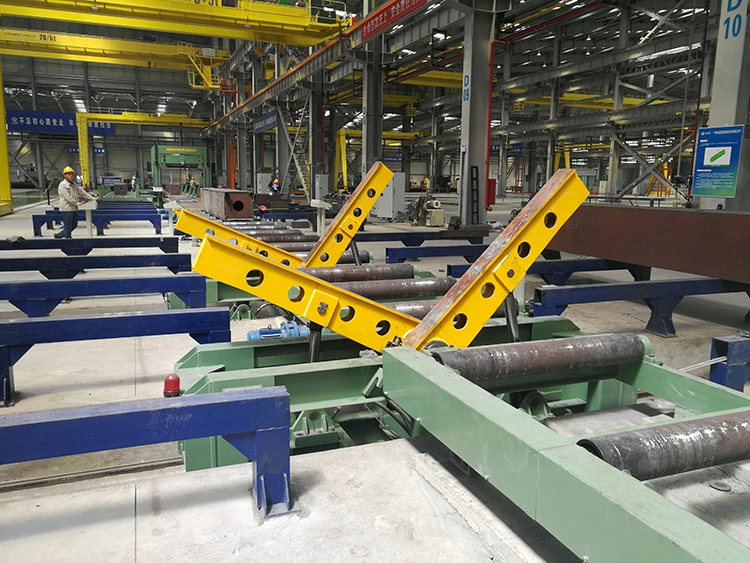

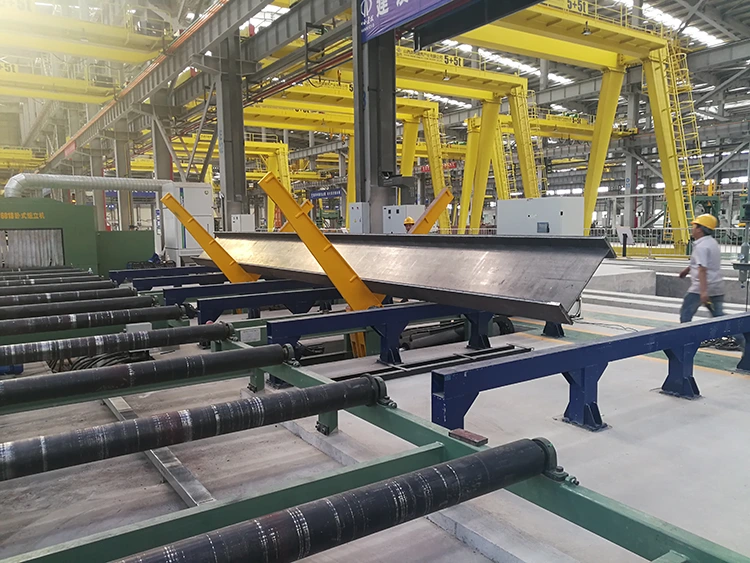

Flippers de feixe instalados na fábrica dos usuários
