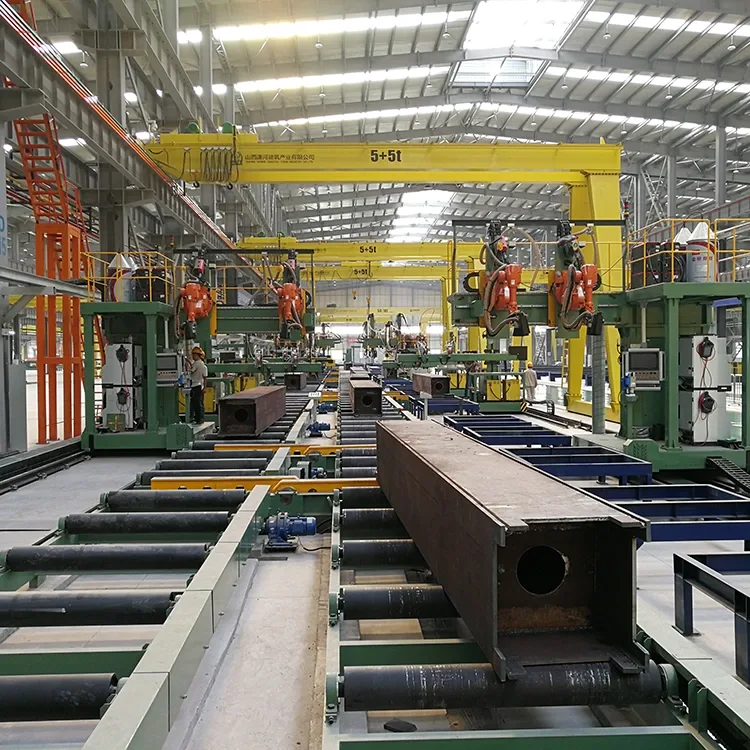

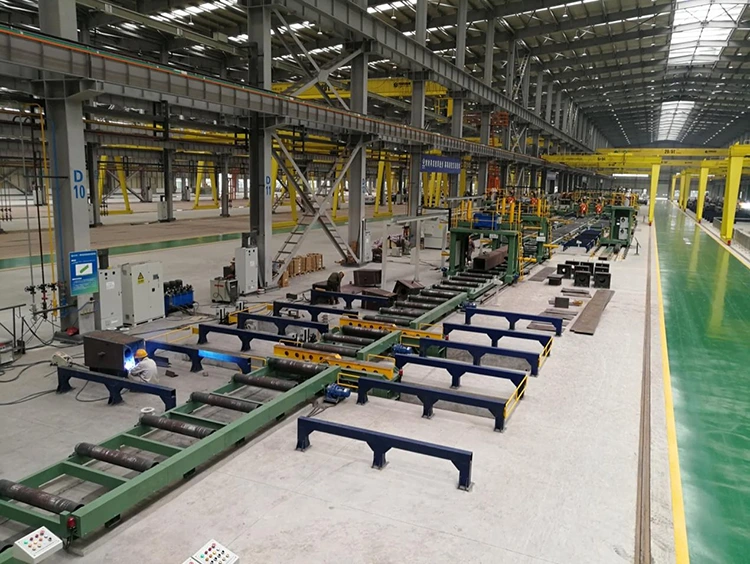

Linhas de soldagem de coluna de caixa

O Jinfeng Weldcut fornecerá uma garantia de 1 ano para as linhas de soldagem da coluna da caixa. Os principais elementos elétricos das produções de coluna da caixa são selecionados da marca mundialmente famosa que trará mais conveniente para os usuários encontrarem as peças no local sem ir de longa distância da China. As linhas de soldagem da coluna do X15 AutomaticBox são as linhas de produção de alta e alta automação mais avançadas para aumentar a produtividade dos usuários finais de diferentes indústrias.

Especificações

Recurso e aplicação

1.As linhas de soldagem da coluna da caixa X15 são altas linhas de produção de automação para produzir as colunas da coluna da caixa soldada com trabalhadores menores e guindastes menores.

2.A linha pode ser totalmente integração com o sistema MES e concluir a comunicação em tempo real entre o computador superior e o sistema de controle, completar a coleta de dados do equipamento, fazer upload de todos os dados coletados no sistema MES de fábrica (ou o sistema de controle centralizado superior) e garantir a pontualidade e a eficácia da transmissão de informações.

3. O design e a proteção devem atender aos requisitos de padrões nacionais relevantes e proteção ambiental; Os dispositivos de segurança e proteção de equipamentos devem atender aos padrões industriais relevantes;.

4.Estas linhas de soldagem da coluna da caixa são amplamente utilizadas em estruturas de construção de aço e aço, para colunas de colunas de caixa de soldagem para construção de construção de aço, estruturas de construção e aço de alto nível, ou pontes etc.

5. O design flexível do equipamento de soldagem permite suportar qualquer marca das fontes de energia de soldagem.

6. CE, certificado da ECA está disponível.

7. Essa linha fornece a produção do feixe de serviço leve a feixe de serviço muito pesado com grande espessura sem alterar nenhuma ferramenta ou equipamento.

8. Da montagem até a final, todo o processamento, sem necessidade de guindastes, exceto o carregamento no início e a descarga no final, o que reduz bastante o risco de usar guindastes.

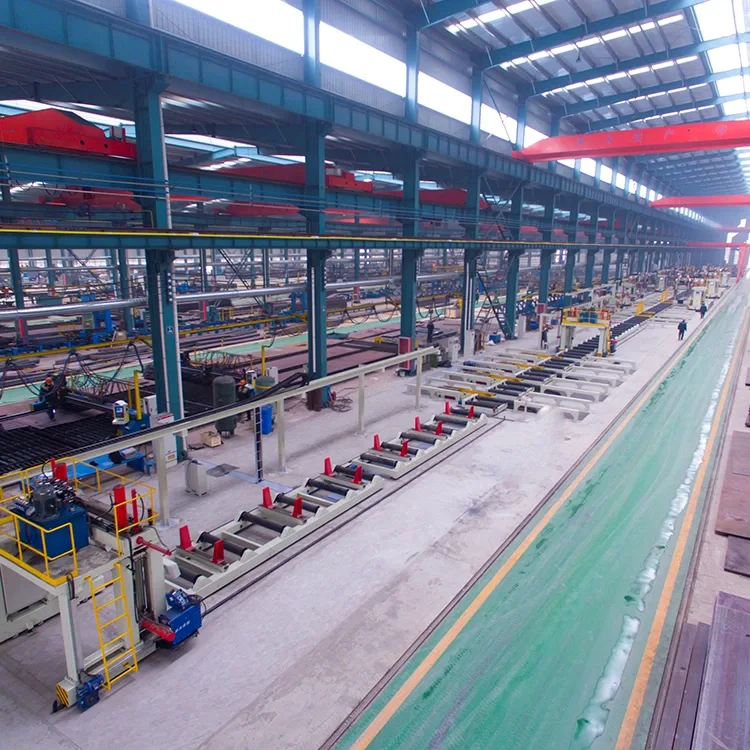

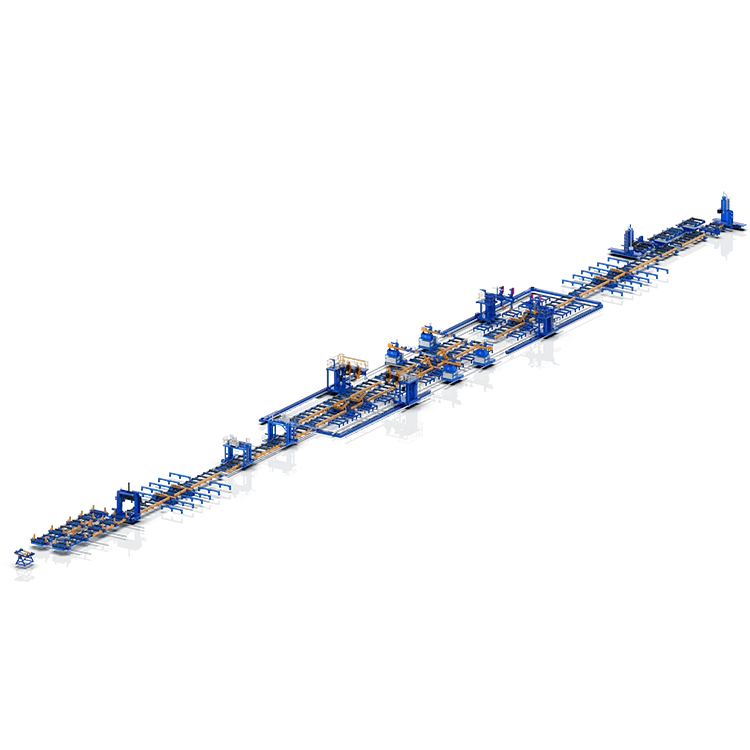

A lista das máquinas e equipamentos para estabelecer uma linha de produção inteira para produzir um feixe de caixa soldado:

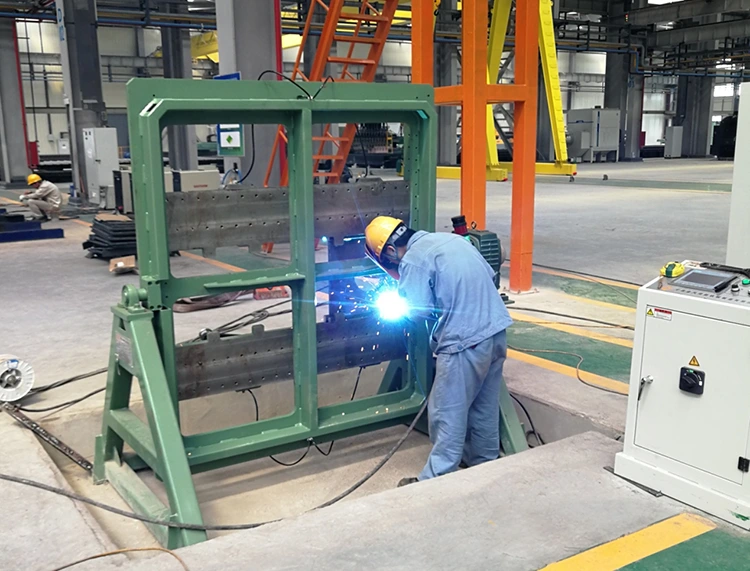

1- Máquina de montagem de defletor

Esta máquina é um equipamento especial para a soldagem de montagem e posicionamento da placa nervosa de reforço na cavidade interna da coluna da caixa. É o produto preferido para empresas de estrutura de aço que produzem a peça de trabalho da coluna da caixa para reduzir a intensidade do trabalho e melhorar a eficiência do trabalho.

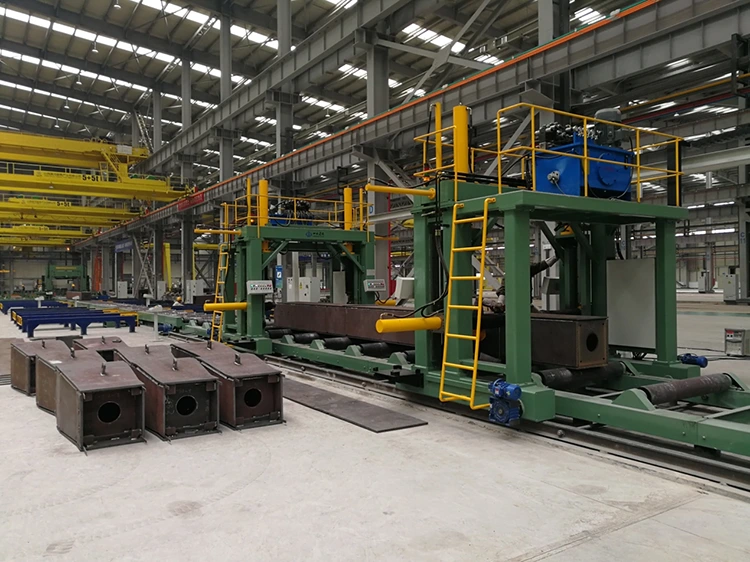

2- Máquina de montagem de coluna de caixa

A máquina de montagem da coluna da caixa é o equipamento -chave para a produção de coluna da caixa (coluna), que completa principalmente a peça de trabalho da coluna de montagem da caixa (coluna). Esta máquina é um dos equipamentos necessários para as empresas de estrutura de aço para produzir vigas de caixa.

Uma máquina para a montagem do tipo U Tipo.

Uma máquina é para montagem do tipo de caixa.

3- Máquina de soldagem Electro-Slag

O XZHB15 Cantilever ElectroSlag Welding Machine é um excelente produto lançado pela Jinfeng Solding and Cutting Company para a indústria da estrutura do aço. É um equipamento especial de soldagem projetado especialmente para a coluna da caixa de soldagem. Para garantir rigidez e resistência de torção suficientes durante a fabricação de colunas da caixa, os defletores (isto é, placas mais rígidos) são geralmente soldados no interior da coluna da caixa. Esta máquina é um equipamento especial para soldar as soldas entre a placa externa da coluna da caixa e os defletores internos.

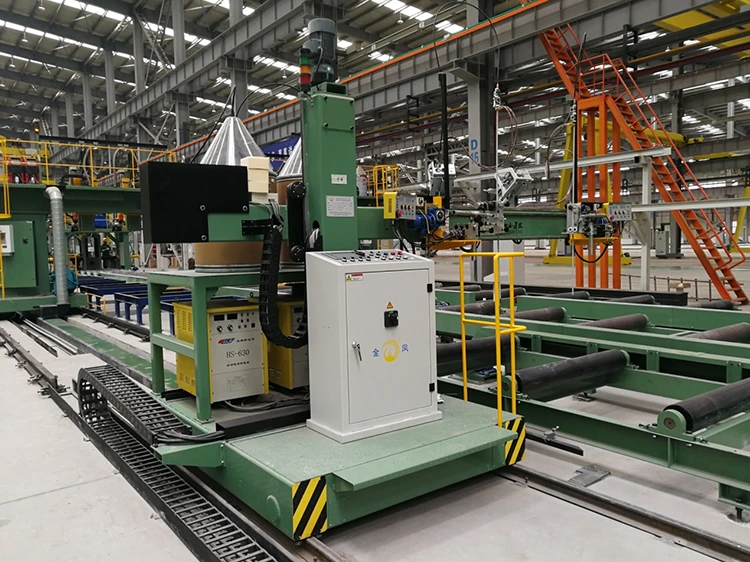

4- Máquina de soldagem para trás de CO2/mag

XQHB15L Série Caixa Cantilever A máquina de soldagem a gás cantilever é um equipamento de soldagem especial especialmente projetado para apoiar a soldagem da coluna da caixa (coluna) e o preenchimento de soldagem após o apoio, lançado por nossa empresa com base na demanda do mercado e nos anos de experiência no desenvolvimento de equipamentos de estrutura de aço.

5- Máquina de soldagem de enchimento de CO2/mag

Máquina de soldagem a gás escudada a gás Cantilever da série XQHB15 é um equipamento de soldagem especial especialmente projetado para apoiar a soldagem da coluna da caixa (coluna) e o preenchimento de soldagem após o apoio, lançado por nossa empresa com base na demanda do mercado e anos de experiência no desenvolvimento de equipamentos de estrutura de aço.

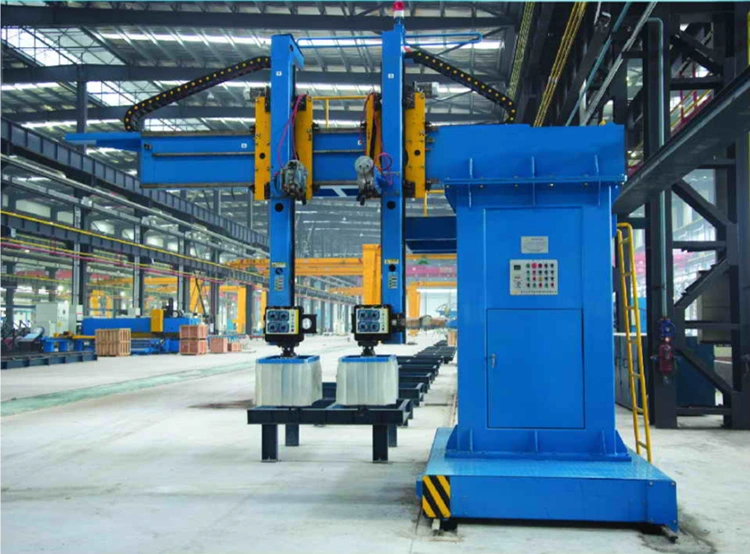

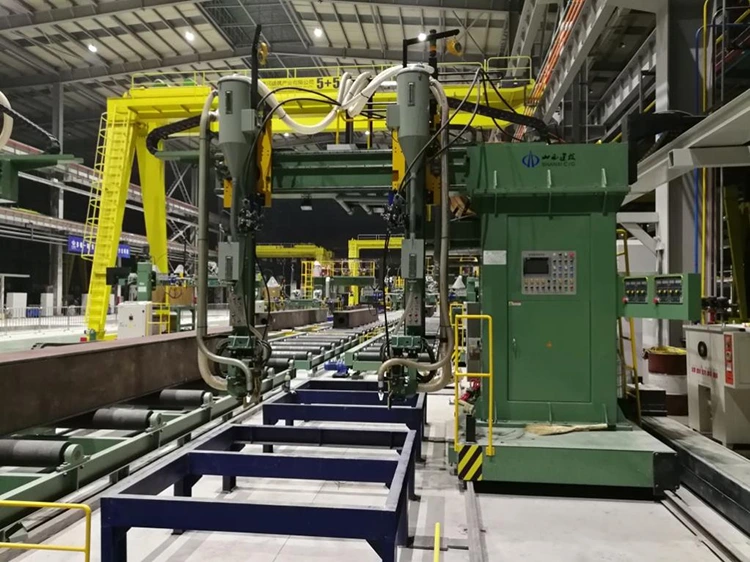

6- Máquina de soldagem de arco submerso

A máquina de soldagem de arco submersa de arco submersa de viga de caixa XMHB15 é um excelente produto lançado pela Jinfeng Welding and Cutting Company para a indústria da estrutura do aço. É um equipamento especial de soldagem projetado especialmente para soldagem de colunas de caixas grandes e médias (colunas). Ao longo dos anos, após otimização e melhoria contínuas, o desempenho se tornou mais perfeito.

7- Máquina de moagem de face final

Com o rápido desenvolvimento da construção econômica, construção, ponte e outras indústrias, têm requisitos cada vez mais rigorosos para a qualidade da engenharia da estrutura de aço. A junta de bunda da coluna e coluna da caixa H, e peças esbeltas, e o processamento da face final da peça de trabalho se tornaram um processo essencial. O processamento da face final não apenas melhora muito a qualidade da peça de trabalho, reduz os erros de instalação e construção no local, reduz o período de construção e melhora a eficiência da construção no local. Também traz melhores benefícios econômicos para as empresas da estrutura do aço. De acordo com a situação real do processamento das empresas de estrutura de aço, nossa empresa está absorvendo as vantagens de produtos semelhantes internacionalmente e lançou oportunamente novos produtos para atender à demanda do mercado. Ele não é usado apenas na indústria da estrutura do aço, mas também pode ser usado como equipamento geral, amplamente utilizado nas indústrias de ponte, energia elétrica, petróleo, petroquímica e outras máquinas.

8- Flipper de feixe 180 ° Rúporre

Duas peças de ladrinha móvel de 180 ° de feixe hidráulica são usadas para reviravolta de peças de trabalho soldadas de um lado. When working, lift the work piece away from the roller table or work-piece rack, and the reducer drives the two beam flippers to move synchronously to move the work piece to the side of the roller table or work-piece rack, and then two hydraulic cylinders drive the two arms to rotate synchronously, move the work piece to the middle of the roller table or work-piece rack after overturning, and then transport the work piece to the next process or soldagem.

De acordo com a situação real, duas peças podem ser usadas separadamente como um grupo para virar o feixe curto. Ao mesmo tempo, 4 peças também podem ser combinadas em um grupo para a reversão de vigas longas. Alta flexibilidade e eficiência.

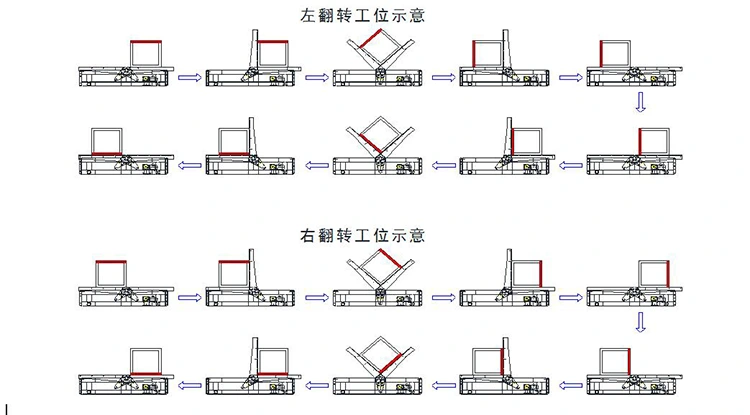

O fluxograma de funcionamento das nadadeiras de feixe:

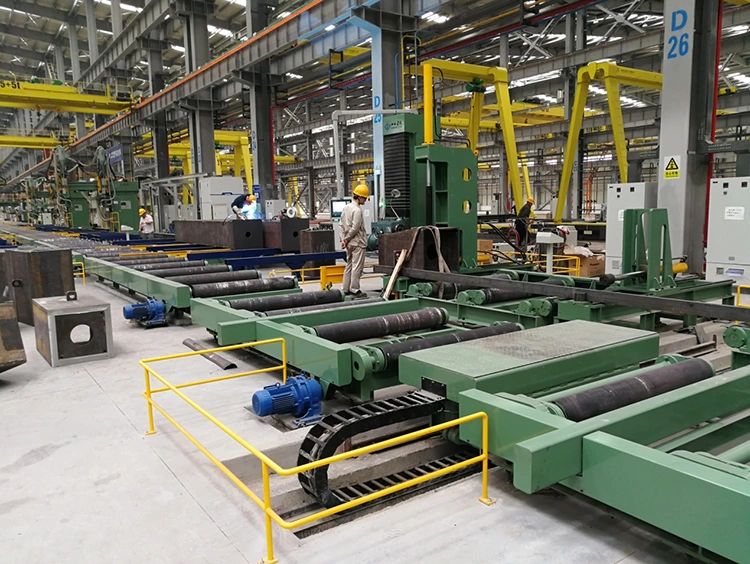

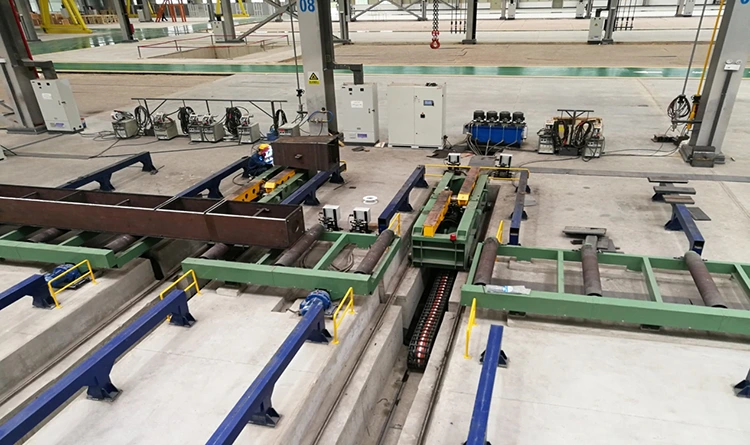

9- Carrinho de aço

Este equipamento é usado principalmente para coordenar com o processo de produção para mover a peça de trabalho da tabela de rolos de transporte ou outro equipamento para o equipamento a ser processado. O carrinho de aço tem principalmente duas funções de ação: caminhar e levantar. O deslocamento da peça de trabalho pode ser concluído através da manipulação e controle. O equipamento possui estrutura simples, operação conveniente e operação estável. A máquina adota um design pesado, com uma carga máxima de 30 toneladas;

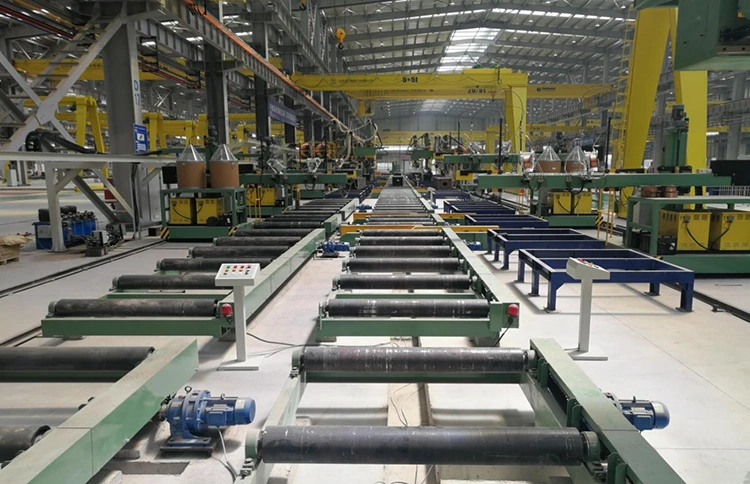

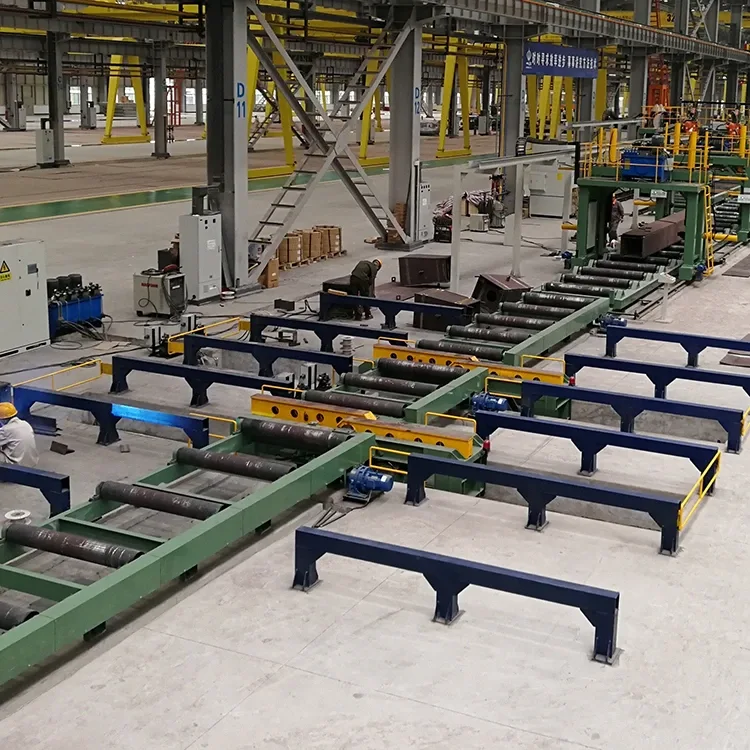

10- Tabelas de rolo

É usado principalmente para transmitir peças de trabalho da coluna Assembléia de Caixa para a conclusão da soldagem, voltada para a extremidade.

Como produzir uma coluna de caixa soldada a partir da placa de aço?

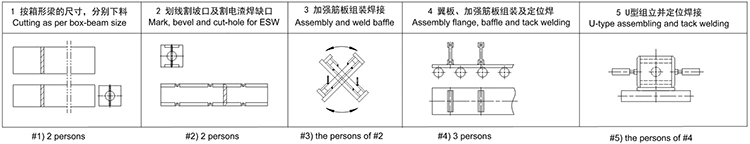

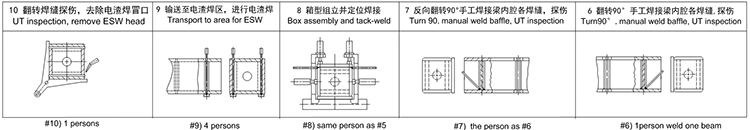

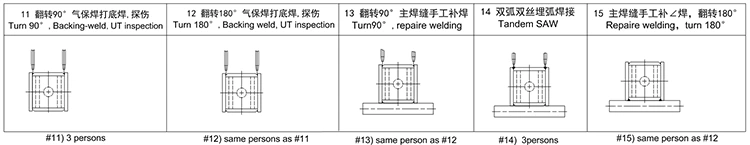

A seguir, o fluxograma de produção para a produção de placas até o feixe H e a inspeção final.

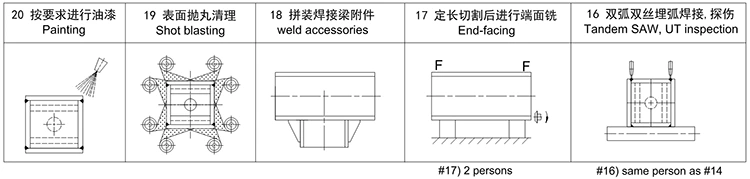

Fluxograma de produção
